オプティクス・ファイバー
光学オプティクスと光ファイバー
光の整形・デリバリー・集光・反射に高品質オプティクスと光ファイバーをご紹介。
ファイバー加工機やオプトメカトロニクス製品、レーザーヘッドなど、標準品からカスタム品までご提案します。
-
800um超 大口径光ファイバー融着接続機 S185ROF、S185PMROF
加工・計測・分析(光ファイバー融着機)
オプティクス・ファイバー(光ファイバー融着機)古河電気工業株式会社
高性能光ファイバ融着接続機S185ROF/PMROFは、2本の電極ではなく3本の電極による強力なアーク放電機能(ROF: Ring of Fire)を装備しています。このアーク放電機能により、通常の2本の電極では不可能な、広いプラズマフィールド(高温フィールド)を実現します。これらの作用により、最大直径800μmのクラッド径までの大口径ファイバーを接続できるだけでなく、ファイバが広範囲で均一に加熱されるため、大口径ファイバやクラッド径が異なるファイバで安定した接続性能を実現します。S185PMROFはファイバ回転機構により偏波保持光ファイバに対応しており、用途によって、最適なタイプが選択可能です。また、他のS185シリーズと同様のパッケージを使用することにより、同様の機能を持ち合わせている他、大幅な小型化を実現してます。
-
非球面レンズ・非球面シリンドリカルレンズ
オプティクス・ファイバー(光学レンズ)
INGENERIC GmbH
非球面レンズや非球面シリンドリカルレンズを使用すると、収差の最小化、伝送効率の向上、光学素子の削減と光学系の軽量化など、大きな利点があります。 INGENERIC社は独自のレンズ成形技術により、大量生産に対する最高の費用対効果と生産精度を兼ね備えています。ご要件に応じたカスタマイズ設計が可能ですので、お気軽にお申し付けください。
-
耐ソラリゼーション、耐放射線ファイバー Optran UV NSS
オプティクス・ファイバー(石英光ファイバー素線)
CeramOptec GmbH
石英コア/石英クラッドにハーメチックカーボン層で構成されたファイバーOptran UV NSSは、ソラリゼーション耐性に優れており、深紫外波長照射による劣化を抑えます。また、ハーメチックカーボン層の働きで、放射線下での使用にも適しています。
-
大口径偏波保持光ファイバー融着接続機 S185PMLDF
加工・計測・分析(光ファイバー融着機)
オプティクス・ファイバー(光ファイバー融着機)古河電気工業株式会社
S185PMLDFは、対応する光ファイバークラッド径が幅広く80μm~500μmとなります。主に通信で使用されるITU-T規格に準じた光ファイバーを始め、光部品・光通信 機器で使用されるHigh-Index光ファイバー、Erドープ光ファイバーなどに加え、クラッド径80μmの細径光ファイバーはもちろん、大口径偏波保持光ファイバーの融着接続が可能。オールインワンのおすすめ融着機となります。 ファイバーレーザー製造時に、特に重要とされる「低接続損失」、「光ファイバーへの強度ダメージ低減」のための工夫が盛り込まれています。更に、バッテリー内蔵(オプション)により、電源を入れたままで装置の移動が可能で、小型・軽量なボディと合わせて、ファイバーレーザーの保守用途にも適した融着接続機です。
-
球面・非球面マイクロレンズアレイ
オプティクス・ファイバー(光学レンズ)
INGENERIC GmbH
マイクロレンズアレイは、信頼性と伝送効率が重要な基準となるアプリケーションに使用されます。ファイバーカップリングのためのレーザー光の均質化や、同一波長のレーザースタックの整形など、様々な分野に適用可能です。 INGENERIC社のマイクロレンズアレイは優れた形状精度を備えています。アレイレンズの寸法はマイクロスケールでの数ミリメートルからマクロスケールでの30ミリメートルの範囲に対応します。アレイ構造の寸法は典型的にはサブミリメートルの範囲です。独自の製造技術により、INGENERIC社はマイクロレンズアレイの形状精度をサブミクロンの範囲内に保つことができます。
-
石英コア/石英クラッドマルチモード光ファイバー Optran UV/WF
オプティクス・ファイバー(石英光ファイバー素線)
CeramOptec GmbH
UV波長からIR波長に優れた透過特性を持った最も標準的な石英ファイバーOptran UV/WFシリーズ。用途に合わせて様々なコアサイズとNAから選択可能。被覆素材も耐熱性に合わせて幅広くラインナップ。
-
ビームツイスト方式 高出力LD用光ファイバーカップリング素子
オプティクス・ファイバー(光学レンズ)
INGENERIC GmbH
レーザーダイオードアレイやバーと呼ばれるレーザーダイオード(LD)は、縦横のビーム品質が異なる為、細い光ファイバーに集光する事が困難です。そのビーム品質を縦横で対称化する事で、ビームを高効率でカップリングする事が可能です。 INGENERIC beamPROP(ビームプロップ)は高出力LDアレイのファスト軸とスロー軸を1つのオプティクスで90度回転させるレンズアレイです。LDバーのファイバー結合や、高密度波長ビームの結合といったアプリケーションにおいてLDの効率を落とすことなく使用することが可能になります。
-
小型ファイバー素線端面測定機 ProView™
加工・計測・分析(光ファイバー測定機)
オプティクス・ファイバー(光ファイバー測定機)Northlab Photonics AB
NorthLab(ノースラボ)社のProView™は、高機能干渉測定機能とファイバー素線端面の分析機能を兼ね備えた測定機です。クラッドの直径が125~720µmのファイバー端面の精密な計測と検査を可能とする高度な干渉計です。本干渉計は、簡単・迅速・非常に正確な端面検査が必要とされる生産ライン向けに特別に設計されています。R&D環境およびファイバークリーブ工程内の用途にも適しています。 多くの場合、干渉縞パターンは、分析および理解が非常に複雑になります。使いやすさと最適な検査速度のために、ProView™は、ファイバー端面表面の2Dおよび3D位置関係表示(トポグラフィ)分析を可能とする高度な全自動機能を搭載しました。このソフトウェアは、ファイバー端面の角度、平坦度および傾斜方向を自動的に出力します。
-
中規模ロット向け光ファイバー研磨機 SpecPro
加工・計測・分析(光ファイバー研磨機)
オプティクス・ファイバー(光ファイバー研磨機)KRELLTECH
ポータブルで軽量かつ、独立サスペンションにより、スピーディーかつ高品質な研磨を実現します。また、アダプターワークホルダーを交換する事により、あらゆるコネクターやあらゆる径のベアファイバーに対応できます。
-
自動ファイバークリーバー ProCleave™
加工・計測・分析(光ファイバー加工機)
オプティクス・ファイバー(光ファイバー加工機)Northlab Photonics AB
NorthLab(ノースラボ)社のProCleave™ は高度な自動ファイバークリーバー(切断工具)です。切断可能なファイバー径ごとに異なるモデルを用意しております。汎用的なファイバー径用のProCleave™ HSはファイバークラッドの直径80~250μmに対応し、大きなファイバー径用のProCleave™ LDはファイバークラッドの直径125~550 μmに対応しております。 ProCleaveは、使いやすさ、プロセス速度、および高い生産歩留まりが重要となる生産ラインで使用するために特別に設計されています。また同時に、研究開発用途にも適しています。高度な超音波ダイヤモンドスクライブ技術を使用し、最適な切断効率と一貫性を実現しています。このクリーバーは非常に平坦な端面と小さなクリーブアングル(標準として<0.5°)を高い再現性で生成します。外部部品やアクセサリなしで、対象のファイバーの直径に対して自動調整する独自の汎用的な固定機能を有しています。外部電源または内蔵の充電式バッテリーで駆動させることが可能で、融着機用のファイバーホルダと一緒に使用することもできます。(Fitel、フジクラ、エリクソン等、ほとんどの主要な融着機メーカーに適合)
-
小型、内蔵バッテリー駆動 光ファイバーリコーター ProCoater™
加工・計測・分析(光ファイバー加工機)
オプティクス・ファイバー(光ファイバー加工機)Northlab Photonics AB
■ NorthLab(ノースラボ)社のProCoater™は、片手に収まるほどコンパクトで光ファイバー融着後の再コーティングを行うことが出来る画期的なデバイスです。 ■ 標準径から大口径まで対応可能で、オプションとして250um, 400um, 600µm,900umの4種類の金型をご用意しております。 (標準品として250µm金型が納品時に同梱されます) ■ この装置ではリコート材の合成量に関わらず、化合物コーティング素材が使用できる様に設計されております。 ■ この装置は利便性と柔軟性を念頭において設計されており、生産ラインや研究開発用途に適しています。 ■ リコート材硬化には短時間のサイクルタイムと長寿命を実現するため、高出力のUV波長LEDアレイを使用して3秒以内でコート材を硬化させます。 ■ ソフトウェア上でリコーティングプログラムを4種類設定することが可能でスイッチひとつで簡単に切り替えができます。 デモ機があります。 評価用にお貸し出し可能です。
-
大口径対応 高精度ファイバークリーバー
加工・計測・分析(光ファイバー加工機)
オプティクス・ファイバー(光ファイバー加工機)3SAE Technologies Inc.
125μmから最大1000μmの円形および非円形ファイバーの切断が可能な最先端のクリーバーです。Liquid Clamp Cleaver II-S(LCC II-S)とLiquid Clamp Cleaver II-A(LCC II-A)の2つの異なるモデルがあります。 LCC II-Sは、標準的なフラット切断用に設計されていますが、LCC II-Aでは、最大30°回転する角度での切断が可能です。
-
光ファイバー端面事前処理ユニット 3SAE EndFace Prep Station
加工・計測・分析(光ファイバー加工機)
加工・計測・分析(光ファイバー研磨機)
オプティクス・ファイバー(光ファイバー加工機)
オプティクス・ファイバー(光ファイバー研磨機)3SAE Technologies Inc.
3SAE EndFace Prep Stationは、フラット研磨とアングル研磨の両方に対応した乾式の光ファイバー研磨機です。EPSには超音波洗浄器及びフィルターエア洗浄/乾燥システムも搭載されておりますので、スプライシングやその他の大口径ファイバーの端末加工用の事前準備ユニットとして使用いただけます。 設定は標準プログラムからの選択に加え、特定のファイバー用にカスタムされたプログラムを作成して保存することもできます。各プログラムは、繰り返し精度を保証しており、各ステップのプロセスは液晶表示ディスプレイへ表示され、だれでも簡単に操作が可能です。
-
Geドープ石英マルチモード光ファイバー Optran WFGE
オプティクス・ファイバー(石英光ファイバー素線)
CeramOptec GmbH
石英ファイバーで非常に高いNA(0.37/0.48/0.53)が特徴のOptranWFGEシリーズ。用途に合わせて幅広いコアサイズと被覆素材から選択可能。
-
シングルモードLD用ビーム整形モジュール(量産対応限定)
オプティクス・ファイバー(光学レンズ)
INGENERIC GmbH
シングルモード半導体レーザーは楕円のビーム形状をもっています。高精度のレンズを組み合わせる事により、楕円を円形にする事が可能なモジュールをご提案します。本モジュールは、ビームをきれいな円形にする非球面レンズ2個から成り、高精度に配列後、固定されています。 光ファイバーへの導光を目的としたモジュールや、ラインビーム整形用のモジュールもご提案できます。 本モジュールは特注対応となります。量産案件にのみご提案が可能です。
-

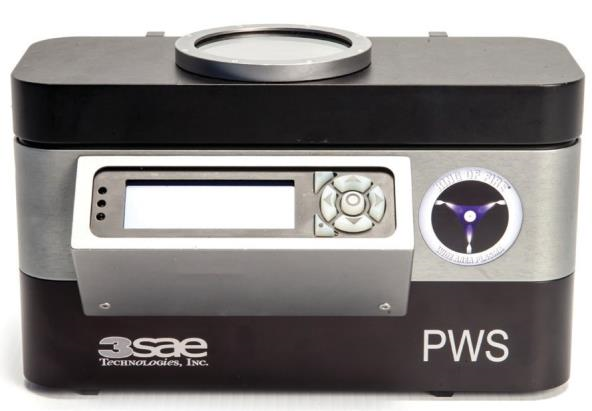

プラズマ式ポリイミド被覆除去装置
加工・計測・分析(光ファイバー加工機)
オプティクス・ファイバー(光ファイバー加工機)3SAE Technologies Inc.
特許申請中の低温アークプラズマ照射により、硫酸などの危険な化学薬品を使うことなく、ポリイミド光ファイバーの被覆を素早くきれいに除去を行う事ができます。加工工程を本体ディスプレイによって制御できるので、使用者に特別な技術が無くても、一貫して高品質な成果を提供する事がきます。
-
光ファイバー素線角度付き研磨機 Radian TrigLT™
加工・計測・分析(光ファイバー研磨機)
オプティクス・ファイバー(光ファイバー研磨機)KRELLTECH
光ファイバー素線が研磨可能で、0°~45°の角度調整ができます。研磨角度をユーザー側で任意に設定することができるため、開発・実験などで条件出しを行う場合などにお勧め致します。
