オプティクス・ファイバー
グレーティング
Wasatch Photonics社独自開発の透過型体積位相ホログラフィックグレーティング
-

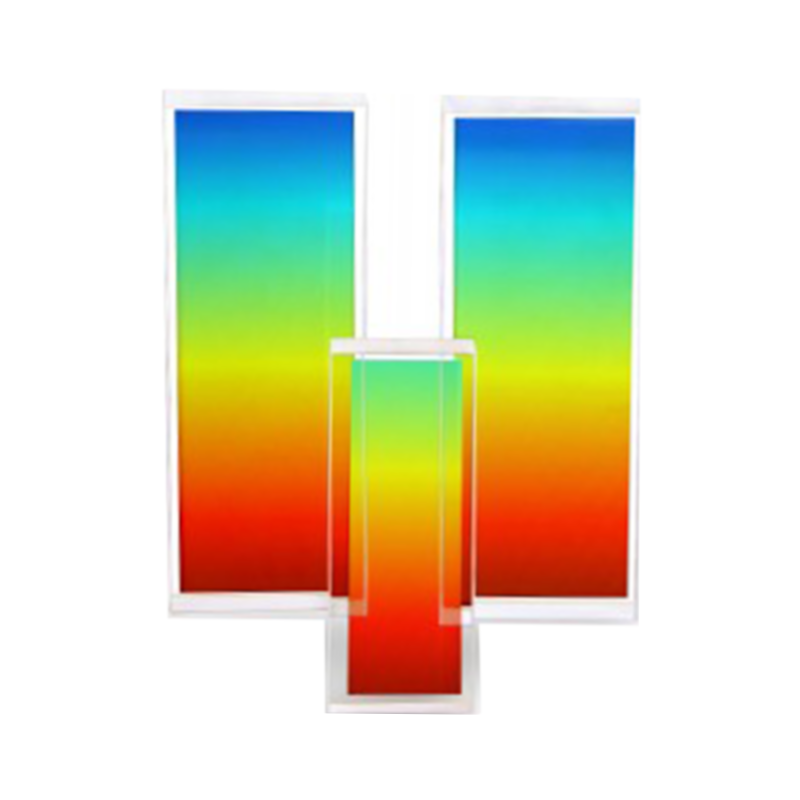

レーザーパルス圧縮・ストレッチ用グレーティング
オプティクス・ファイバー(グレーティング)
Wasatch Photonics
Wasatch Photonics社の体積位相ホログラフィック（VPH）グレーティングは、高出力超短パルスレーザーのパルス圧縮およびストレッチでご使用いただけます。 本製品は、迷光や散乱がほとんどなく、高い透過率を発揮します。表面レリーフグレーティングとは異なり、汚れが付着しても簡単に拭き取りができます。 ご用途に適性な標準ストック品からお選びいただけるだけでなく、カスタム品についても柔軟な対応を行っておりますので是非お問い合わせください。 ・高い透過率 ・低収差、低散乱 ・パルスエネルギーの高いアプリケーションに最適 ・強固な設計により、簡単な拭き取りとハンドリングが可能 ご用途に応じて柔軟でコンパクトなレイアウトによる透過型パルス圧縮キャビティを実現。設計者に対して本製品は、どのような場合でも高い効率でかつ低散乱、低収差を実現。最短できれいなパルスが得られます。
-

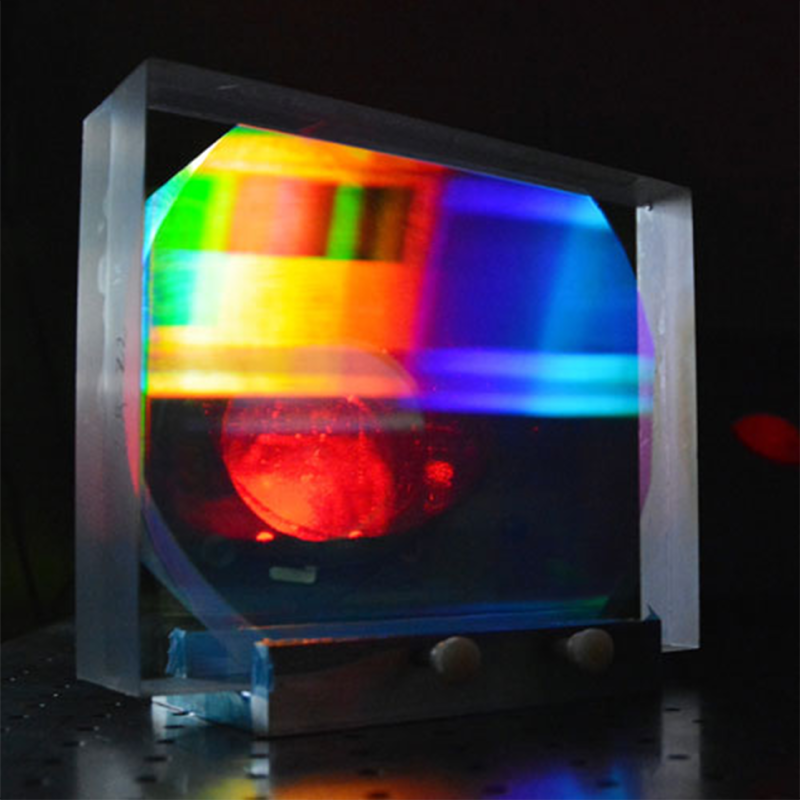

天文学用グレーティング
オプティクス・ファイバー(グレーティング)
Wasatch Photonics
すべての星がユニークであるように、すべての天体望遠鏡に対するニーズも多種多様です。Wasatch Photonics社では、お客様のプロジェクトの初期段階から、最適な設計技術を駆使して天体望遠鏡に特化した高スループットの中型から大型サイズの体積ホログラフィック（VPH）グレーティングを作成し、その分野での高い経験と実績を誇っています。 Wasatch Photonics社の強固なグレーティングは、ご用途に応じて広帯域に渡り入射角のチューニングが可能な高い柔軟性を有しており、長期間に渡って優れたパフォーマンスを得られます。 ・広帯域に渡る入射角チューニング ・波長（350〜2500nm）およびライン密度（150〜6000ライン/ mm）で大型サイズ >300nm のカスタム作成が可能 ・複数の特許取得済み設計技術 ・低偏光依存性、均一な透過率 ・強固な設計により、拭き取りとハンドリングが容易 Wasatch Photonics社は、長年蓄積してきた専門知識に基づきVPHグレーティングを最適化。幅広い帯域幅において低偏光依存性や高い透過性を実現しています。また、天文学用グレーティングに求められる要求に適合させるための複数の設計技術を開発し特許を取得しています。化学組成、距離、速度、密度、または天体の研究など、ご用途に応じて最適なグレーティングを作成することができます。
-
OCT用VPHグレーティング
オプティクス・ファイバー(グレーティング)
Wasatch Photonics
高鮮明で断層計測が可能なスペクトルドメインOCT光干渉断層撮影（SD-OCT）の画像では、高いSN比で広帯域幅をカバーする光学設計が求められます。Wasatch Photonics社のHDグレーティングは、S&P偏光ともに高い透過率を得られます。 Wasatch Photonics社の豊富な製品からお選びいただけるとともに、理想的なグレーティングを設計するためのOCT専門知識をご提供いたします。 OEM向け製品は、最初のコンセプトから製品リリースまで豊富で多様なサポートをいたします。 ・特許取得済み広帯域に渡る高分散設計 ・高い透過率により、感度が向上し、スキャン速度が速くなります ・低偏光依存性 ・低散乱＆ARコーティングにより迷光が最小限に抑えられます ・強固な設計により、拭き取りとハンドリングが容易 ・小型でハイスループットな光学設計が可能 透過型VPHグレーティングは、高い透過率で迷光の少ないコンパクトな光学設計を可能にします。VPHグレーティングをシステムの中心に置き、より鮮明なイメージを実現します。
-
ハイパースペクトルイメージング用グレーティング
オプティクス・ファイバー(グレーティング)
Wasatch Photonics
Wasatch Photonics社の透過型VPHグレーティングは、光学設計者に多くの利点をもたらします。一般に透過型は、刻線型よりも高効率で散乱が大幅に減少します。より安定した処理により、コンパクトで収差が少なくアライメントが容易な分光光度計が可能になります。Wasatch Photonics社では、帯域幅と低偏光依存、透過率を最適化するために、複数の特許技術を適用しています。Wasatch Photonics社の豊富な製品からお選びいただけるとともに、OEMのご相談にも幅広く対応いたします。 ・特許取得済みの広帯域グレーティング設計 ・高い透過率により高感度計測が可能 ・低偏光依存 ・低散乱低収差 ・強固な設計により、拭き取りとハンドリングが容易 ・2500 nmまでのNIRイメージングに理想的 350〜2500 nmの範囲で、次世代のハイパースペクトルイメージングシステムまたはイメージングスペクトログラフを可能にする広帯域＆高分散ソリューションを提供します。
-

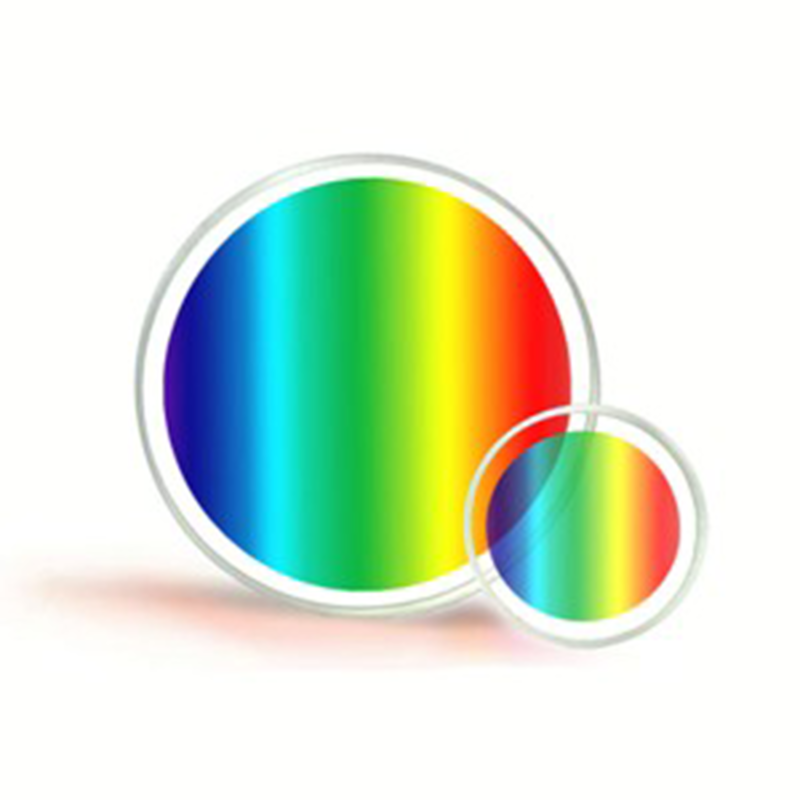

UV/.VIS/NIR分光用グレーティング
オプティクス・ファイバー(グレーティング)
Wasatch Photonics
Wasatch Photonics社は、微弱微蛍光計測に適した当社のグレーティングを用いて、業界をリードするラマン分光器と広帯域分光器を構築しています。 Wasatch Photonics社の透過型VPHグレーティングは、光学設計者に多くの利点をもたらします。一般に透過型は、刻線型よりも高効率で散乱が大幅に減少します。より安定した処理により、コンパクトで収差が少なくアライメントが容易な分光光度計が可能になります。Wasatch Photonics社では、帯域幅と低偏光依存、透過率を最適化するために、複数の特許技術を適用しています。Wasatch Photonics社の豊富な製品からお選びいただけるとともに、OEMのご相談にも幅広く対応いたします。 ・特許取得済みの広帯域グレーティング設計 ・高い透過率 ・迷光が少ない ・強固な設計により、拭き取りとハンドリングが容易 ・波長：350-2500 nm ・ライン密度：150-6000ライン/ mm Wasatch Photonics社のVPHグレーティングは、ラマンや蛍光などの微弱光計測用途では卓越した性能を発揮し、刻線型よりも最大40％透過率が向上します。Wasatch Photonics社の独自のプロセスは、グレーティング両面をガラスでサンドイッチした強固な構造を可能にし簡単に拭き取りとハンドリングを容易にします。350〜2500 nmの範囲で、次の分光器設計を可能にする広帯域と高分散のソリューションを提供します。
-
レーザーチューニンググレーティング
オプティクス・ファイバー(グレーティング)
Wasatch Photonics
外部空洞ダイオード外部共振器型ダイオードおよび色素レーザは、スペクトル的に調整され単一モードで動作するようにすることができます。 レーザキャビティから出る光は発散し、コリメータを通過し、グレーティング上に結像されます。 リトロー型およびリットマン型のマウント構成では、正しい波長の光がコリメータを通って戻されレーザキャビティに集束するようにグレーティングが配置されます。 ここでは、Wasatch Photonicsによって製造されたグレーティングおよびグレーティングシステムを使用したグレーティングエンハンスト外部キャビティダイオードレーザ（GEECLD）のいくつかの例を示します。 この例では、「レトロ」グレーティングを使用して光をレーザキャビティに戻すようにしています。これは、光の約20％をレーザキャビティに戻し、残りがグレーティングを通過する低効率グレーティングです。レーザキャビティは、回折格子の傾斜に応じて微調整することができます。この設計は、「空気中」グレーティングのための最大の分散をもたらします。レーザの線幅は、グレーティングがレーザ空洞にどのくらい近接しているかに依存します。
-

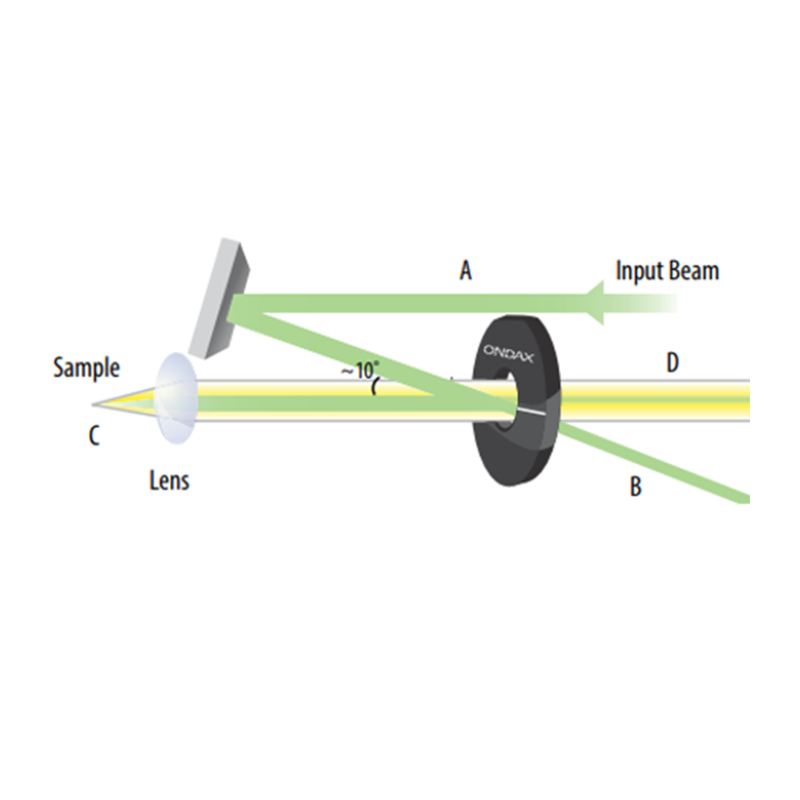

NoiseBlockTM ASEフィルター・90/10ビームスプリッター
オプティクス・ファイバー(グレーティング)
COHERENT(旧ONDAX)
COHERENT(旧ONDAX)社製NoiseBlock 90/10ビームスプリッターはブラッグ波長と入射角に合致する入射光の90％を回折するように設計されています。設定波長以外はフィルターを透過する為、ラマン測定に必要な信号光を効率よく取り込むことが可能です。
-

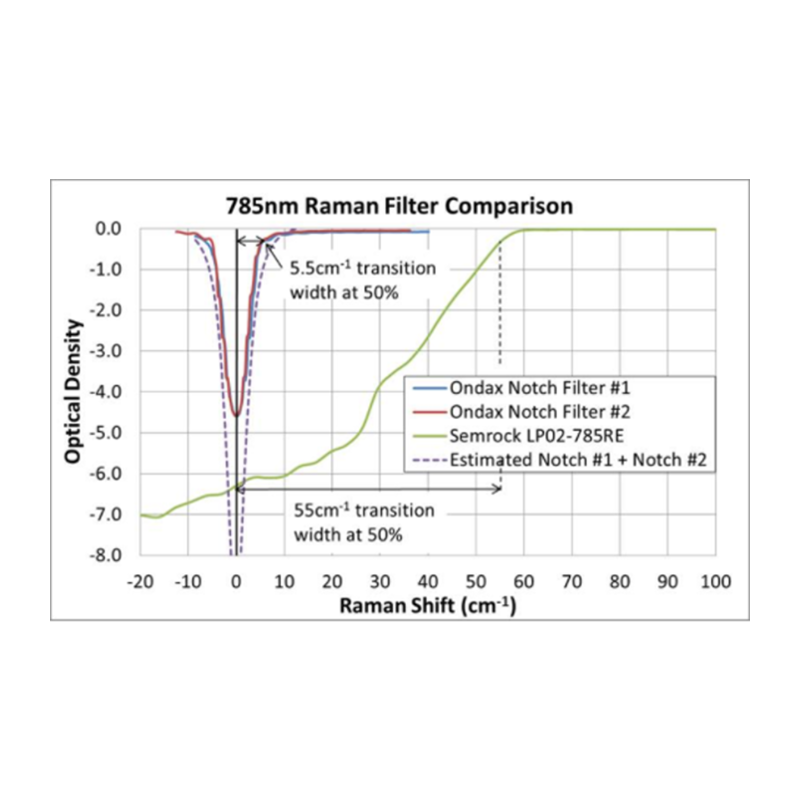

SureBlockTM 狭帯域ノッチフィルター
オプティクス・ファイバー(グレーティング)
COHERENT(旧ONDAX)
COHERENT(旧ONDAX)社製狭帯域ノッチフィルターは、OD４、線幅10㎝-１の高精度ノッチフィルターです。従来のラマン測定では困難な低波数領域（5㎝-1~200㎝-1）からアンチストークス領域におけるラマン測定を可能にします。
-

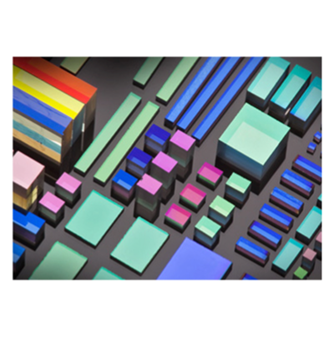

PowerLocker® 波長安定化VHG
オプティクス・ファイバー(グレーティング)
COHERENT(旧ONDAX)
COHERENT(旧ONDAX)社製PowerLocker波長安定化グレーティングは体積型ホログラフィック・グレーティング（VHG）です。レーザー・ダイオードの発振波長を狭窄化し波長安定化致します。共振器内の発振縦モード制御によりスペクトル輝度が向上し、 広い温度域で高い安定性を持つ光学特性が得られ、レーザーのASE成分を1桁低減します。PowerLockerを波長選択素子としてキャビティに加える事で従来方式に比べ高い分解能で選択的にモードが得られ、常に安定な光学性能を提供致します。
