技術情報

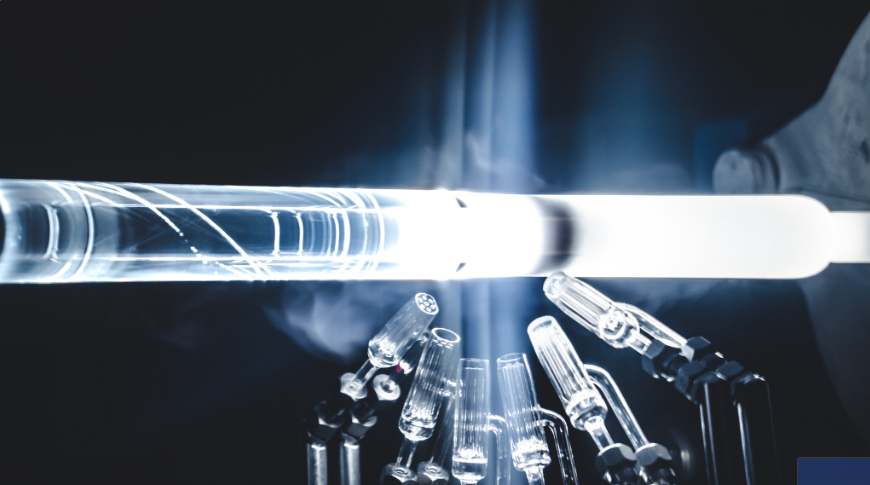

CeramOptec社は、マルチモード・ステップインデックスファイバーの専門メーカーとして、プリフォームからファイバーまでを一貫生産しています。プリフォーム製造にはPOVD法とPCVD法の2種類のプロセスを採用しており、それぞれの特長を活かしてさまざまなファイバー仕様を実現しています。この柔軟な製造体制により、お客様の多様なニーズや要求仕様に幅広く対応しています。
【POVD製法（Plasma Outside Vapor Deposition）】
【PCVD製法（Plasma Chemical Vapor Deposition）】

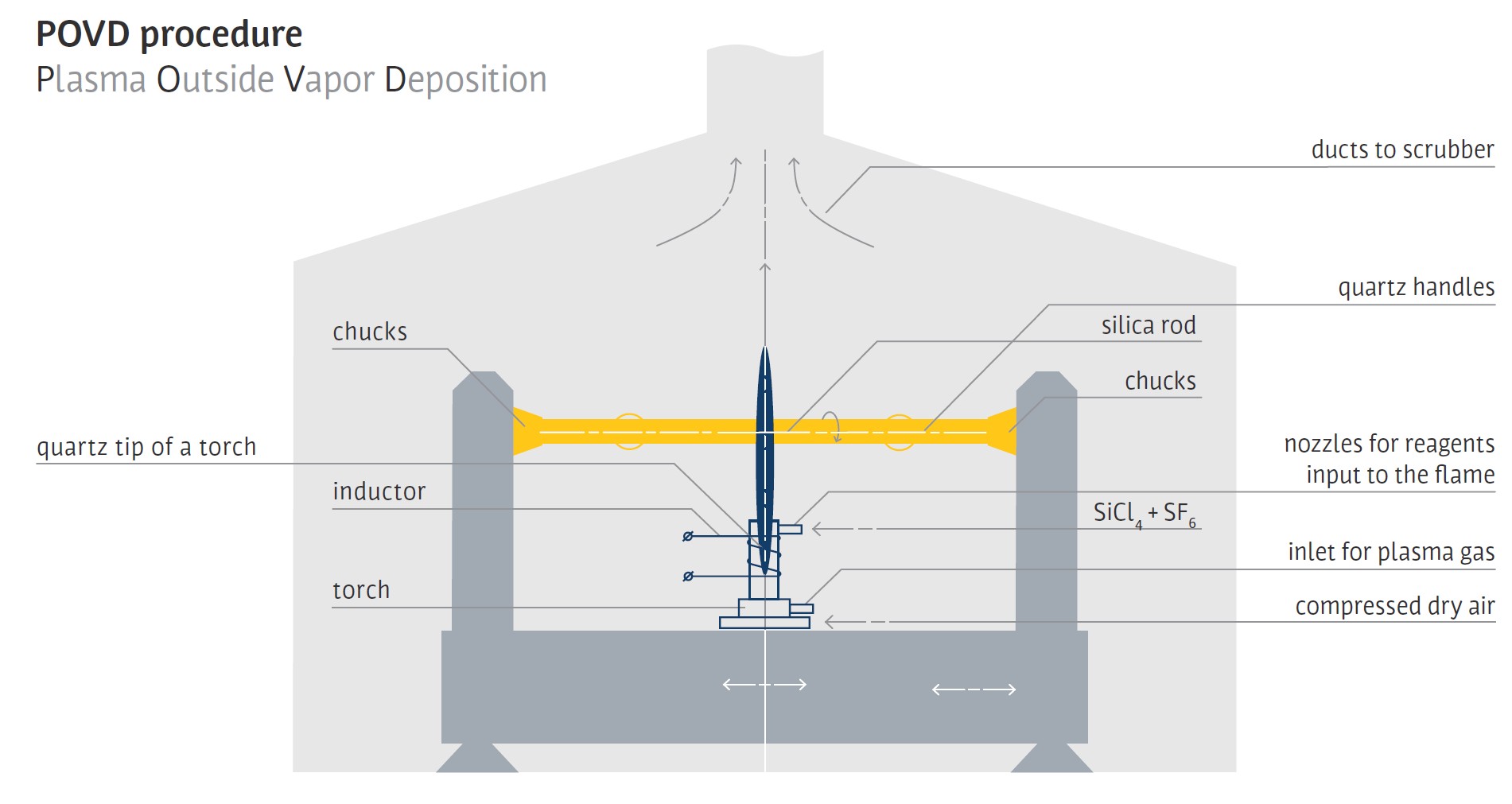

POVD製法（Plasma Outside Vapor Deposition）
原料ガスから生成したガラス微粒子を、回転する芯材の外側に堆積させてプリフォームを形成する方法。堆積後に焼結して透明なガラスプリフォームにする。
【特徴】
・プリフォーム製造の全工程において、特殊な補助設備を必要としない。
・他社でも広く採用されている汎用性の高い製法で対応可能。
・NAが0.22より低い場合のファイバー製造に適している場合がある。
例：UVタイプ、WFタイプ

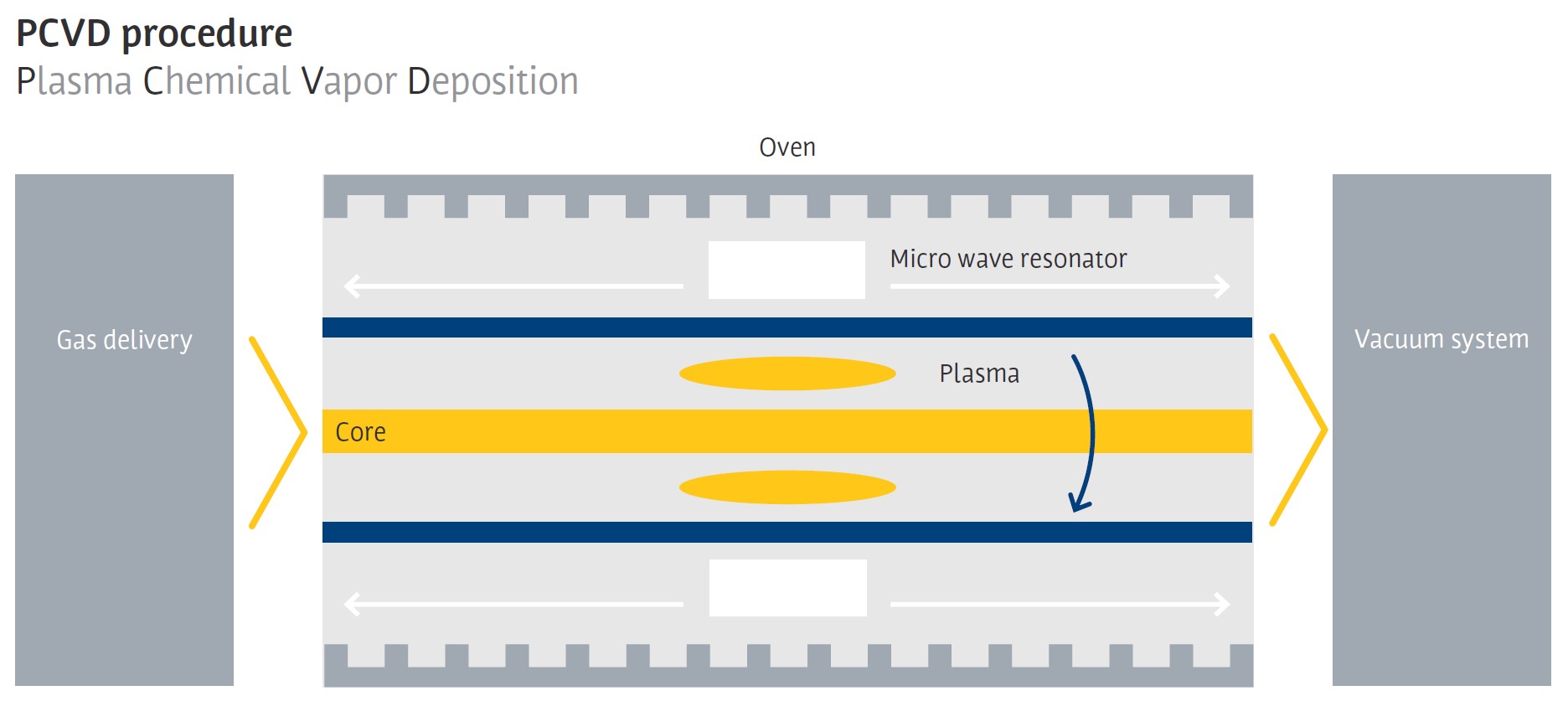

PCVD製法（Plasma Chemical Vapor Deposition）
石英管の内部にプラズマを発生させ、原料ガスを反応させて管の内側にガラス層を直接形成する方法。
【特徴】
・多くの補助設備や材料、管理された環境が必要。堆積プロセス開始前の準備工程には独自のノウハウが必要。
・NAが0.22より高い場合のファイバー製造に適している場合がある。
・低酸素、低温プロセスのため高品質。
・非円形コアや偏心コアなど特殊ファイバーの製造に適している。
・優れた耐ソラリゼーション性、放射線耐性がある。
例：UVNSタイプ、WFNSタイプ

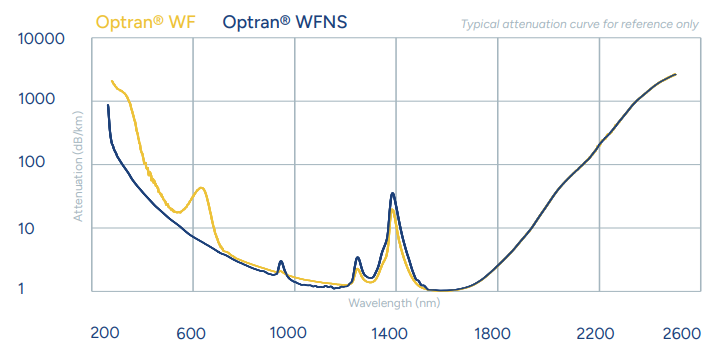

WFタイプとWFNSタイプの違い
●WFタイプ ― POVD製法（NS特性なし）
・波長1400nm付近での透過率に優れている。
・NA=0.22以下の製造に適している場合がある。
・ファイバーバンドルの融着加工に適している。
・700~2400nmの波長に対応している。
●WFNSタイプ ― PCVD製法（NS特性あり）
・波長700mn以下の透過率が優れている。
・NA=0.22以上の製造に適している場合がある。
・300~2400nmの波長に対応している。

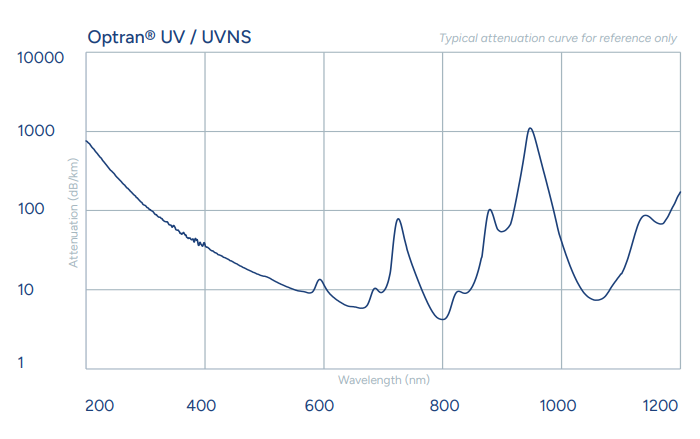

UVタイプとUVNSタイプの違い
●UVタイプ ― POVD製法（NS特性なし）
・NA=0.22以下の製造に適している場合がある。
・ファイバーバンドルの融着加工に適している。
・220~1200nmの波長に対応している。
●UVNSタイプ ― PCVD製法（NS特性あり）
・NA=0.22以上の製造に適している場合がある。
・ソラリゼーション耐性と放射線耐性に優れている。
・190~1200nmの波長に対応している。
