オプティカルコンポーネンツ

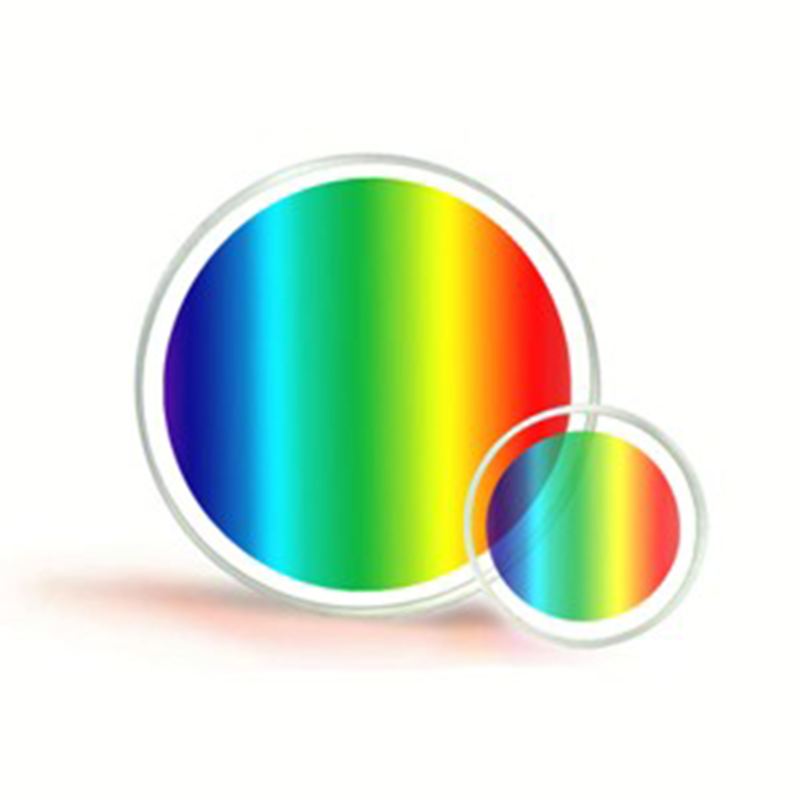

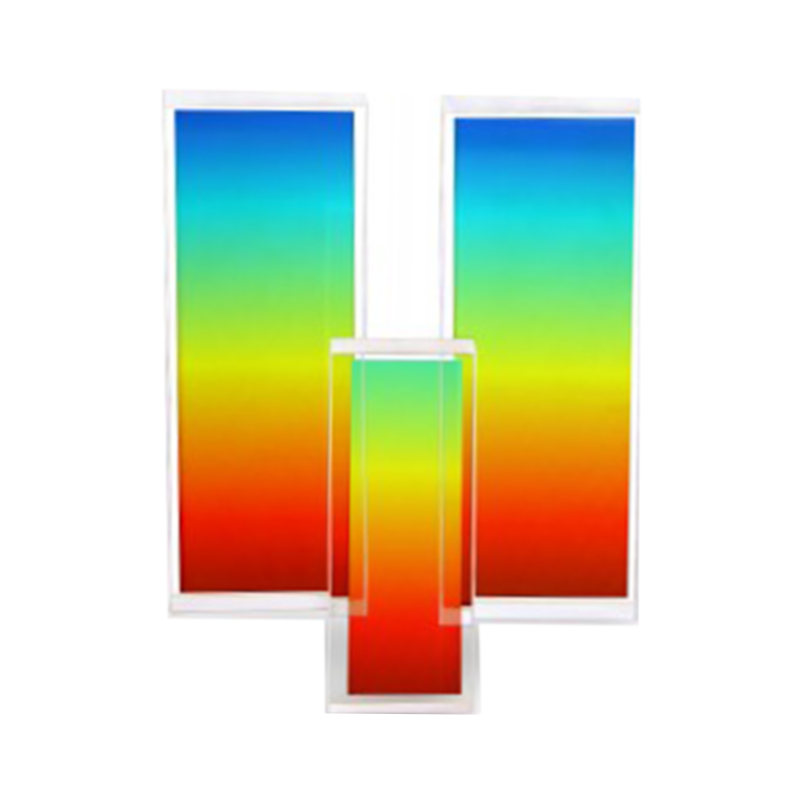

Wasatch Photonics社の体積位相ホログラフィック（VPH）グレーティングは、高出力超短パルスレーザーのパルス圧縮およびストレッチでご使用いただけます。 本製品は、迷光や散乱がほとんどなく、高い透過率を発揮します。表面レリーフグレーティングとは異なり、汚れが付着しても簡単に拭き取りができます。 ご用途に適性な標準ストック品からお選びいただけるだけでなく、カスタム品についても柔軟な対応を行っておりますので是非お問い合わせください。
・高い透過率
・低収差、低散乱
・パルスエネルギーの高いアプリケーションに最適
・強固な設計により、簡単な拭き取りとハンドリングが可能
ご用途に応じて柔軟でコンパクトなレイアウトによる透過型パルス圧縮キャビティを実現。設計者に対して本製品は、どのような場合でも高い効率でかつ低散乱、低収差を実現。最短できれいなパルスが得られます。

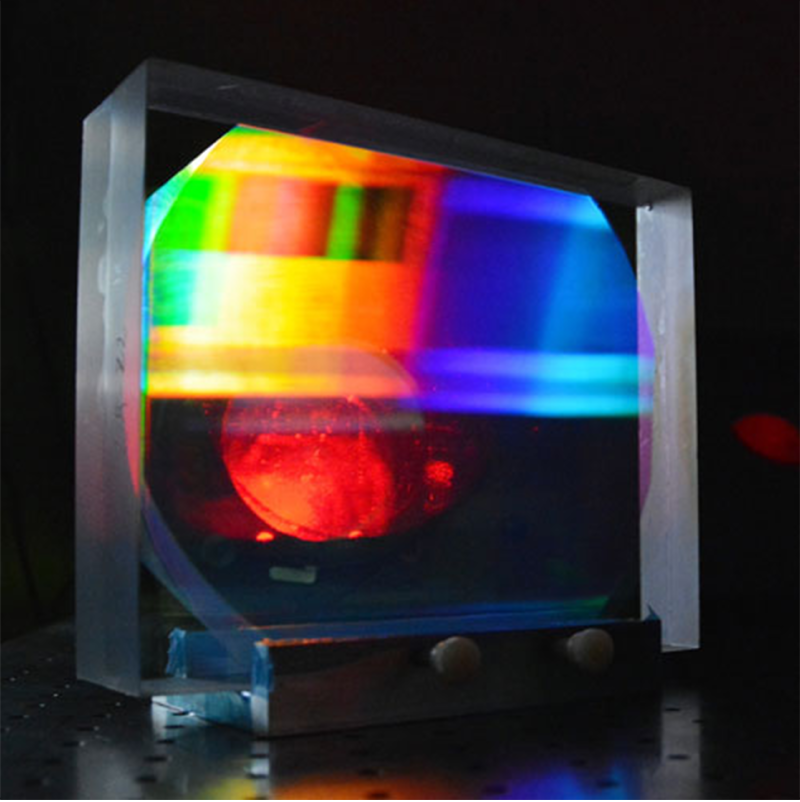

すべての星がユニークであるように、すべての天体望遠鏡に対するニーズも多種多様です。Wasatch Photonics社では、お客様のプロジェクトの初期段階から、最適な設計技術を駆使して天体望遠鏡に特化した高スループットの中型から大型サイズの体積ホログラフィック（VPH）グレーティングを作成し、その分野での高い経験と実績を誇っています。 Wasatch Photonics社の強固なグレーティングは、ご用途に応じて広帯域に渡り入射角のチューニングが可能な高い柔軟性を有しており、長期間に渡って優れたパフォーマンスを得られます。
・広帯域に渡る入射角チューニング
・波長（350?2500nm）およびライン密度（150?6000ライン/ mm）で大型サイズ >300nm のカスタム作成が可能
・複数の特許取得済み設計技術
・低偏光依存性、均一な透過率
・強固な設計により、拭き取りとハンドリングが容易
Wasatch Photonics社は、長年蓄積してきた専門知識に基づきVPHグレーティングを最適化。幅広い帯域幅において低偏光依存性や高い透過性を実現しています。また、天文学用グレーティングに求められる要求に適合させるための複数の設計技術を開発し特許を取得しています。化学組成、距離、速度、密度、または天体の研究など、ご用途に応じて最適なグレーティングを作成することができます。

高鮮明で断層計測が可能なスペクトルドメインOCT光干渉断層撮影（SD-OCT）の画像では、高いSN比で広帯域幅をカバーする光学設計が求められます。Wasatch Photonics社のHDグレーティングは、S&P偏光ともに高い透過率を得られます。 Wasatch Photonics社の豊富な製品からお選びいただけるとともに、理想的なグレーティングを設計するためのOCT専門知識をご提供いたします。 OEM向け製品は、最初のコンセプトから製品リリースまで豊富で多様なサポートをいたします。
・特許取得済み広帯域に渡る高分散設計
・高い透過率により、感度が向上し、スキャン速度が速くなります
・低偏光依存性
・低散乱＆ARコーティングにより迷光が最小限に抑えられます
・強固な設計により、拭き取りとハンドリングが容易
・小型でハイスループットな光学設計が可能
透過型VPHグレーティングは、高い透過率で迷光の少ないコンパクトな光学設計を可能にします。VPHグレーティングをシステムの中心に置き、より鮮明なイメージを実現します。

Wasatch Photonics社の透過型VPHグレーティングは、光学設計者に多くの利点をもたらします。一般に透過型は、刻線型よりも高効率で散乱が大幅に減少します。より安定した処理により、コンパクトで収差が少なくアライメントが容易な分光光度計が可能になります。Wasatch Photonics社では、帯域幅と低偏光依存、透過率を最適化するために、複数の特許技術を適用しています。Wasatch Photonics社の豊富な製品からお選びいただけるとともに、OEMのご相談にも幅広く対応いたします。
・特許取得済みの広帯域グレーティング設計
・高い透過率により高感度計測が可能
・低偏光依存
・低散乱低収差
・強固な設計により、拭き取りとハンドリングが容易
・2500 nmまでのNIRイメージングに理想的
350?2500 nmの範囲で、次世代のハイパースペクトルイメージングシステムまたはイメージングスペクトログラフを可能にする広帯域＆高分散ソリューションを提供します。

Wasatch Photonics社は、微弱微蛍光計測に適した当社のグレーティングを用いて、業界をリードするラマン分光器と広帯域分光器を構築しています。 Wasatch Photonics社の透過型VPHグレーティングは、光学設計者に多くの利点をもたらします。一般に透過型は、刻線型よりも高効率で散乱が大幅に減少します。より安定した処理により、コンパクトで収差が少なくアライメントが容易な分光光度計が可能になります。Wasatch Photonics社では、帯域幅と低偏光依存、透過率を最適化するために、複数の特許技術を適用しています。Wasatch Photonics社の豊富な製品からお選びいただけるとともに、OEMのご相談にも幅広く対応いたします。
・特許取得済みの広帯域グレーティング設計
・高い透過率
・迷光が少ない
・強固な設計により、拭き取りとハンドリングが容易
・波長：350-2500 nm
・ライン密度：150-6000ライン/ mm

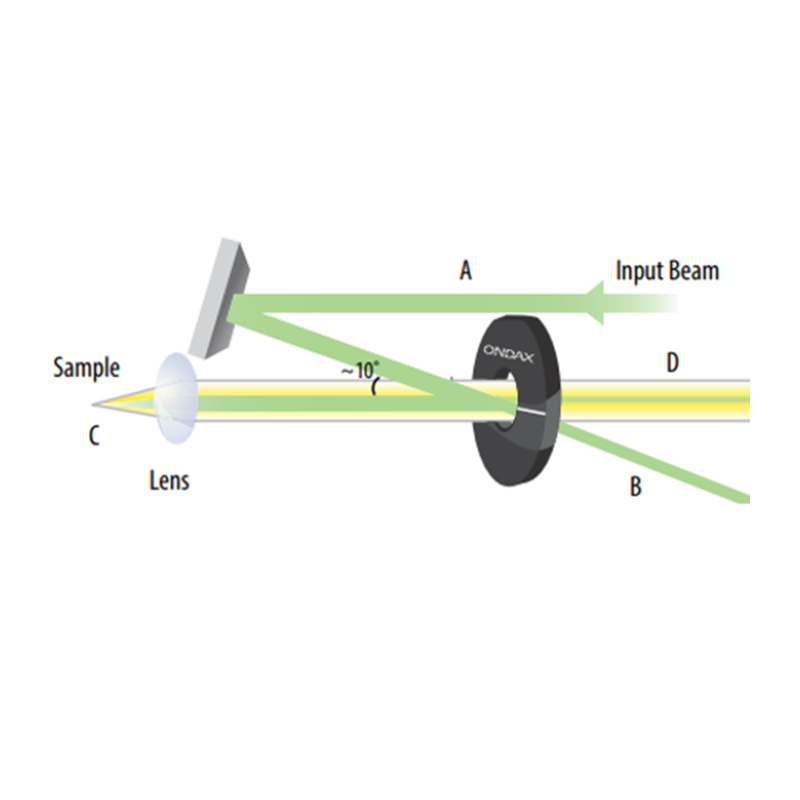

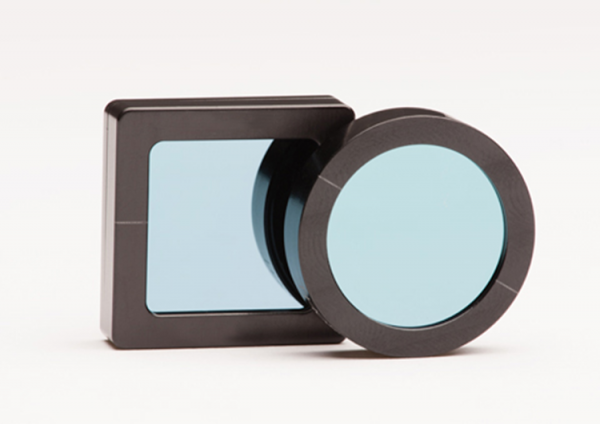

COHERENT(旧ONDAX)社製NoiseBlock 90/10ビームスプリッターはブラッグ波長と入射角に合致する入射光の90％を回折するように設計されています。設定波長以外はフィルターを透過する為、ラマン測定に必要な信号光を効率よく取り込むことが可能です。

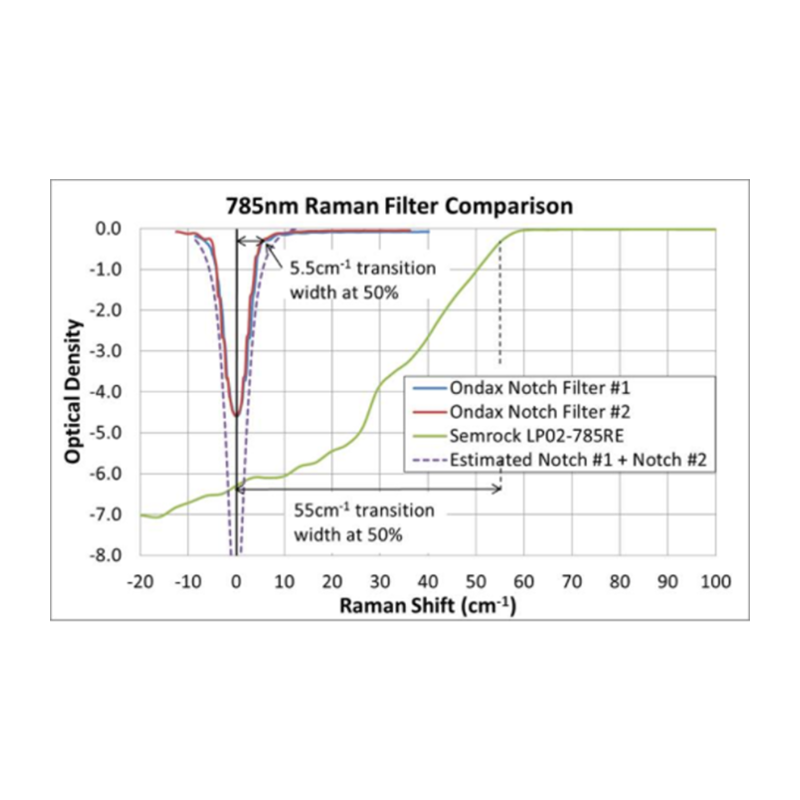

COHERENT(旧ONDAX)社製狭帯域ノッチフィルターは、OD４、線幅10㎝-１の高精度ノッチフィルターです。従来のラマン測定では困難な低波数領域（5㎝-1~200㎝-1）からアンチストークス領域におけるラマン測定を可能にします。

COHERENT(旧ONDAX)社製PowerLocker波長安定化グレーティングは体積型ホログラフィック・グレーティング（VHG）です。レーザー・ダイオードの発振波長を狭窄化し波長安定化致します。共振器内の発振縦モード制御によりスペクトル輝度が向上し、 広い温度域で高い安定性を持つ光学特性が得られ、レーザーのASE成分を1桁低減します。PowerLockerを波長選択素子としてキャビティに加える事で従来方式に比べ高い分解能で選択的にモードが得られ、常に安定な光学性能を提供致します。

広範囲のアプリケーションに対応する各種光学製品をラインナップしています。

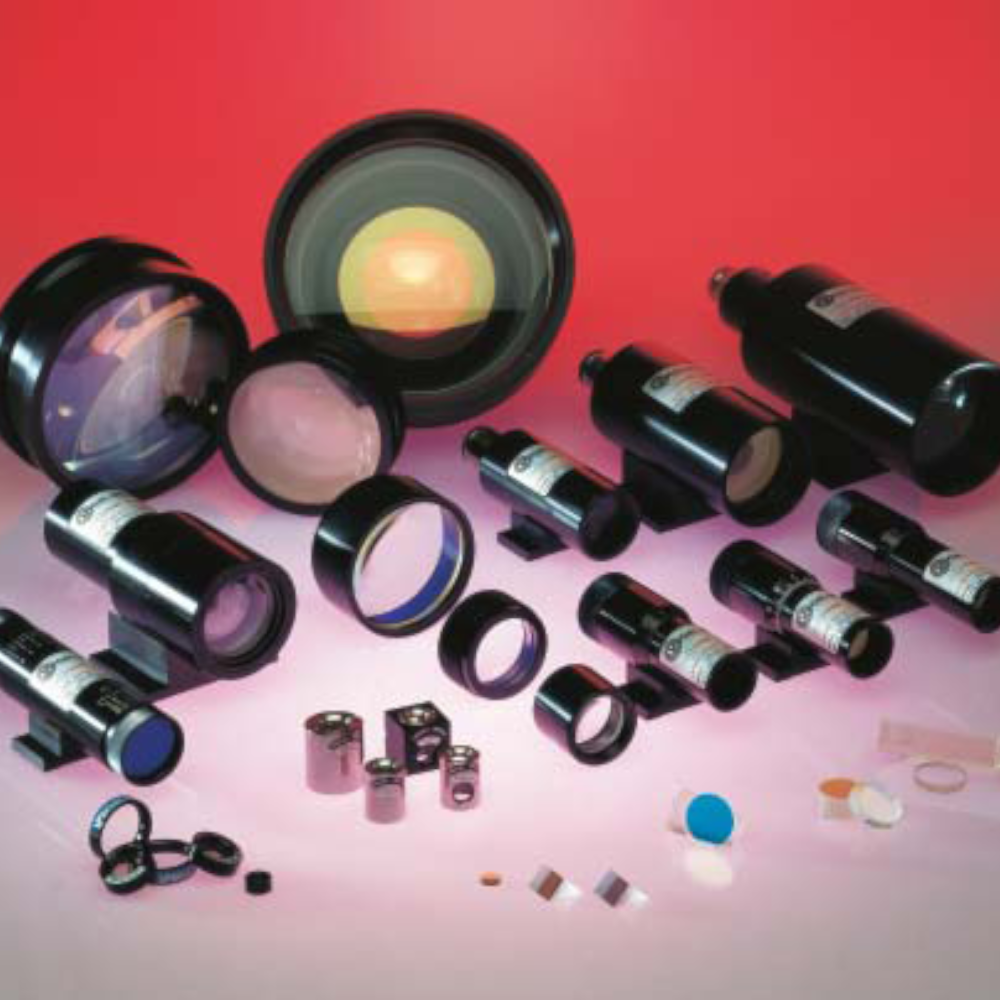

多くの製品群の中でも高精密なレンズシステムと偏光素子において高い技術力を持ち、すべての製品はUV(紫外線）、IR（赤外線）の波?を網羅しております。
スキャニングレンズ（ｆθレンズ、テレセントリックレンズ）、レーザビームエキスパンダー、波?板、コリメータは各分野で高い評価を得ております。
各製品とも紫外から赤外まで対応しております。また、ご要望に合ったカスタム対応も可能です。

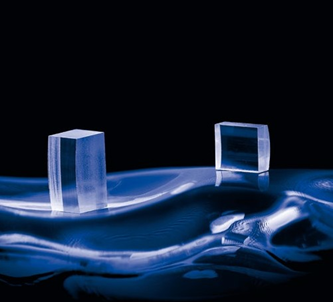

非球面レンズや非球面シリンドリカルレンズを使用すると、収差の最小化、伝送効率の向上、光学素子の削減と光学系の軽量化など、大きな利点があります。 INGENERIC社は独自のレンズ成形技術により、大量生産に対する最高の費用対効果と生産精度を兼ね備えています。ご要件に応じたカスタマイズ設計が可能ですので、お気軽にお申し付けください。

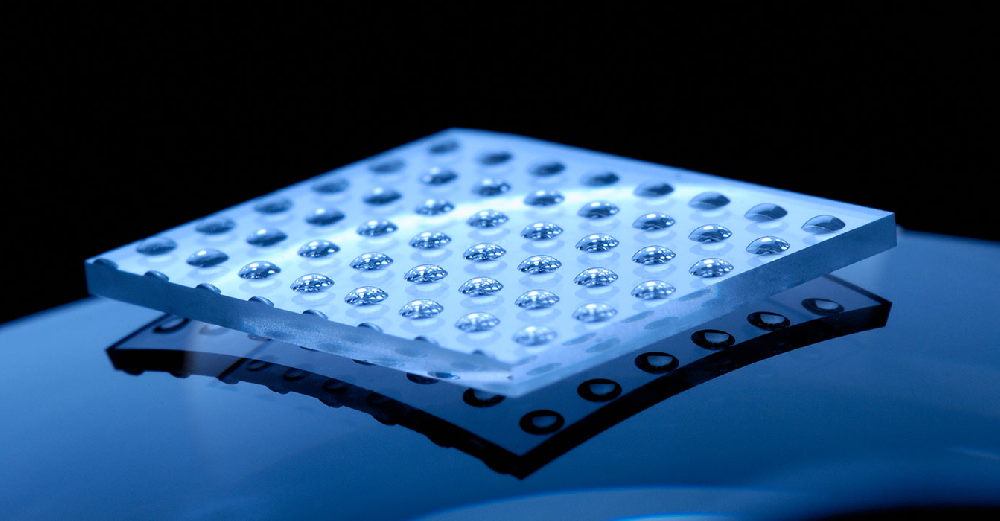

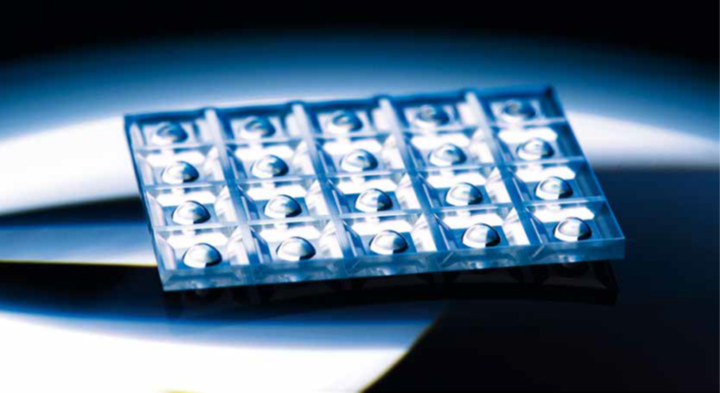

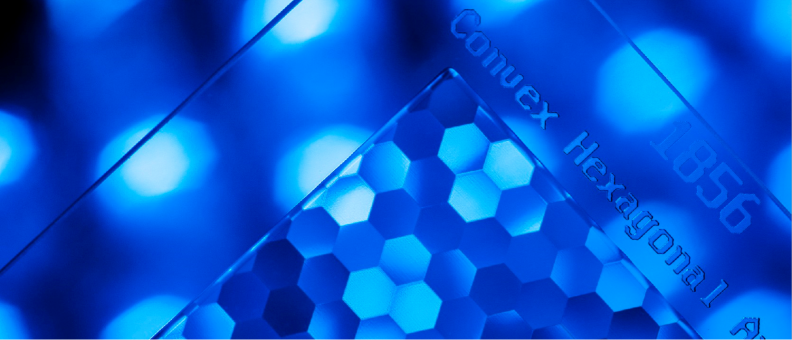

マイクロレンズアレイは、信頼性と伝送効率が重要な基準となるアプリケーションに使用されます。ファイバーカップリングのためのレーザー光の均質化や、同一波長のレーザースタックの整形など、様々な分野に適用可能です。
INGENERIC社のマイクロレンズアレイは優れた形状精度を備えています。アレイレンズの寸法はマイクロスケールでの数ミリメートルからマクロスケールでの30ミリメートルの範囲に対応します。アレイ構造の寸法は典型的にはサブミリメートルの範囲です。独自の製造技術により、INGENERIC社はマイクロレンズアレイの形状精度をサブミクロンの範囲内に保つことができます。

レーザーダイオードアレイやバーと呼ばれるレーザーダイオード（LD）は、縦横のビーム品質が異なる為、細い光ファイバーに集光する事が困難です。そのビーム品質を縦横で対称化する事で、ビームを高効率でカップリングする事が可能です。

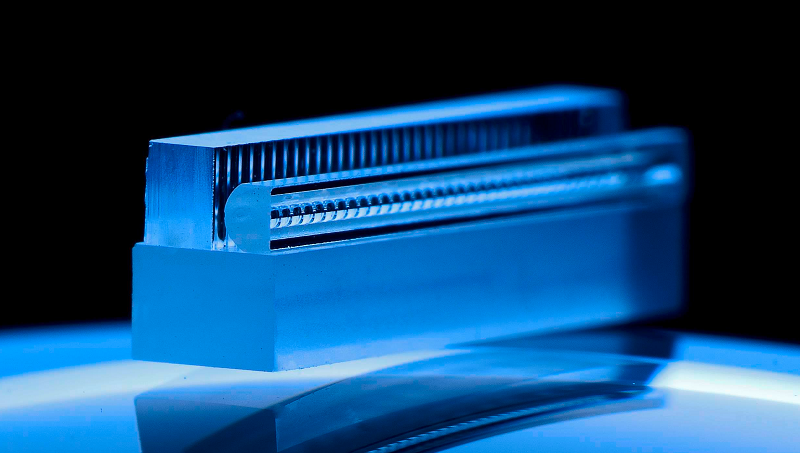

INGENERIC beamPROP（ビームプロップ）は高出力LDアレイのファスト軸とスロー軸を1つのオプティクスで90度回転させるレンズアレイです。LDバーのファイバー結合や、高密度波長ビームの結合といったアプリケーションにおいてLDの効率を落とすことなく使用することが可能になります。

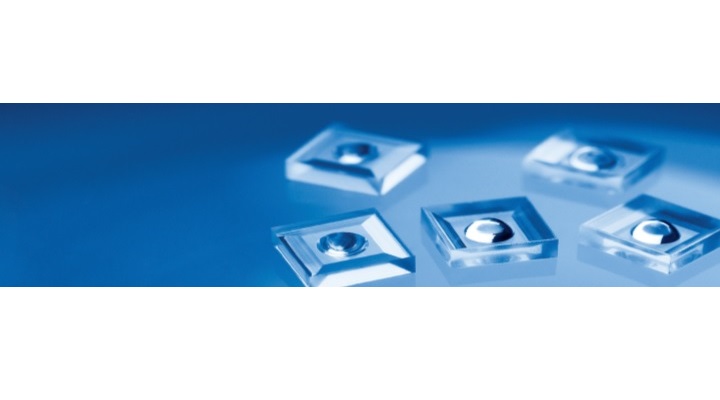

シングルモード半導体レーザーは楕円のビーム形状をもっています。高精度のレンズを組み合わせる事により、楕円を円形にする事が可能なモジュールをご提案します。本モジュールは、ビームをきれいな円形にする非球面レンズ２個から成り、高精度に配列後、固定されています。
光ファイバーへの導光を目的としたモジュールや、ラインビーム整形用のモジュールもご提案できます。

本モジュールは特注対応となります。量産案件にのみご提案が可能です。

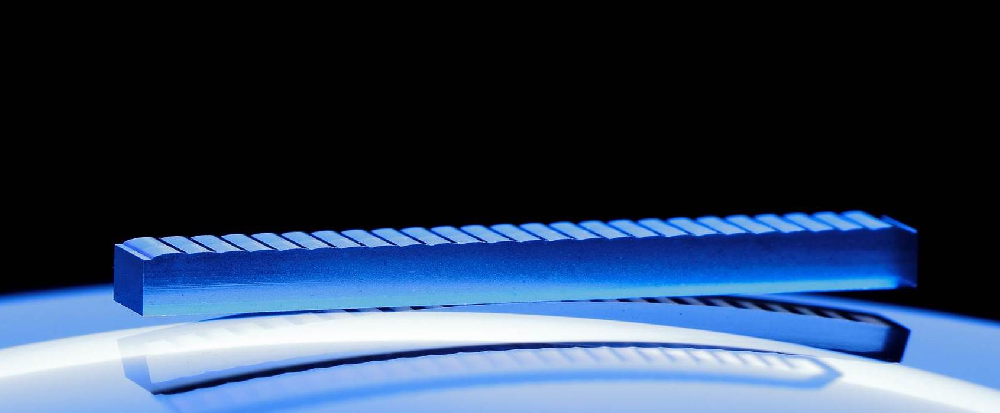

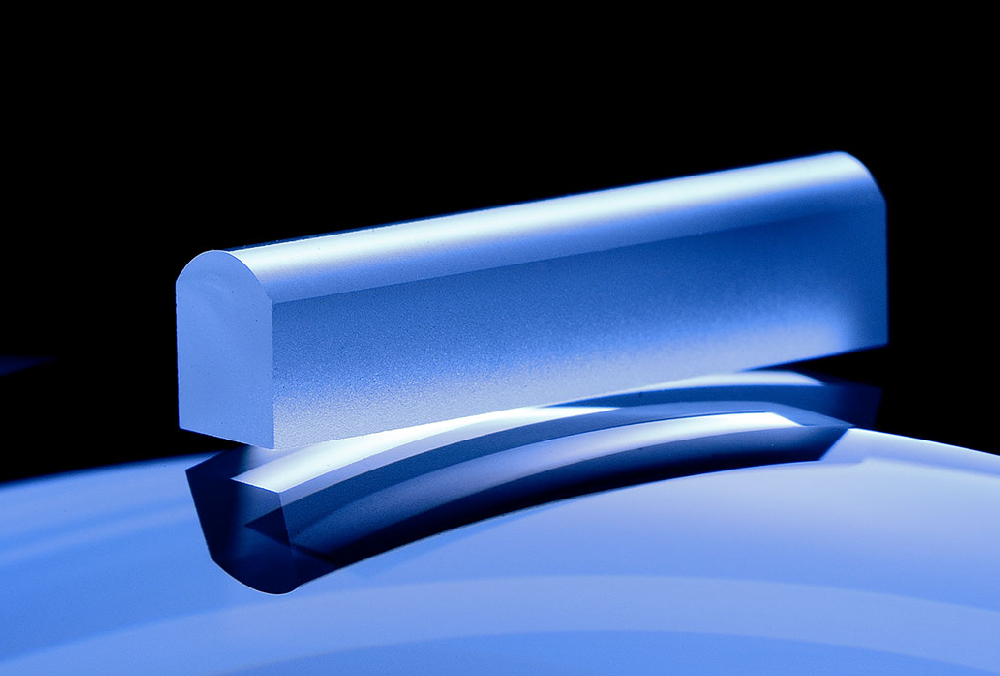

ハイパワーダイオードレーザーのビーム形状システムの中で、最も重要な光学部品はファストアクシスコリメーションレンズ（ＦＡＣレンズ）です。 このFACレンズは高品質ガラスから製造され、非球面形状をしています。ＦＡＣレンズの高い開口数は全てのダイオード出力を非常に良好なビーム品質でコリメートすることを可能にします。 高い透過率と優れたコリメーション特性は、ダイオードレーザーのビーム形状を効果的に行う最高品質であることを保証します。

インジェネリック社(ingeneric)製Slow軸コリメーションオプティクスは、半導体レーザーのスロー軸ビームを高い効率で集光する事ができます。シングルエミッターLD向けもマルチエミッターLD向けにも使用できます。SACレンズは高品質の光学ガラスから製造されています。提供するレンズの制御された僅かな公差は、各エミッターから発振するビームの高いコリメーション効率を実現し、レーザーダイオードバーやスタックにも利用されます。

SACレンズはレーザーダイオード（LD）のスロー軸のビームフォーミングのための極めて効率的な手段です。シリンドリカルレンズのモノリシックアレイもしくはシングルエミッターコリメーション用のシングルレンズとして使用できます。非球面設計のオプティクスは光の効率的なコリメーションを保証します。さらに、レンズの正確なセンタリングと低いウェッジエラーにより、ファスト軸の性能に影響を与えません。INGENERIC社のオプティクスは全て高品質の光学ガラスを使用しています。

コリメーションモジュール（Cモジュール）はレーザーダイオード(LD)のファスト軸、スロー軸の発散を同時に整形する非常に効率的な光学部品です。このモジュールはFACレンズとSACレンズの2つのマイクロオプティクスを高精度に固定し、1つの光学部品として取り扱っています。LDに対する簡単・コンパクト・コスト効率の良い組み立てを手助けし、LDの最高の発光性能を保証します。

PowerPhotonic（パワーフォトニック）社はスコットランドの会社で、独自のレーザーマシーニング製法によるマイクロレンズアレイ製造技術と高い設計技術により、光学系の高効率化、お客様の開発段階のサポート、量産時の品質安定供給サービスに寄与いたします。

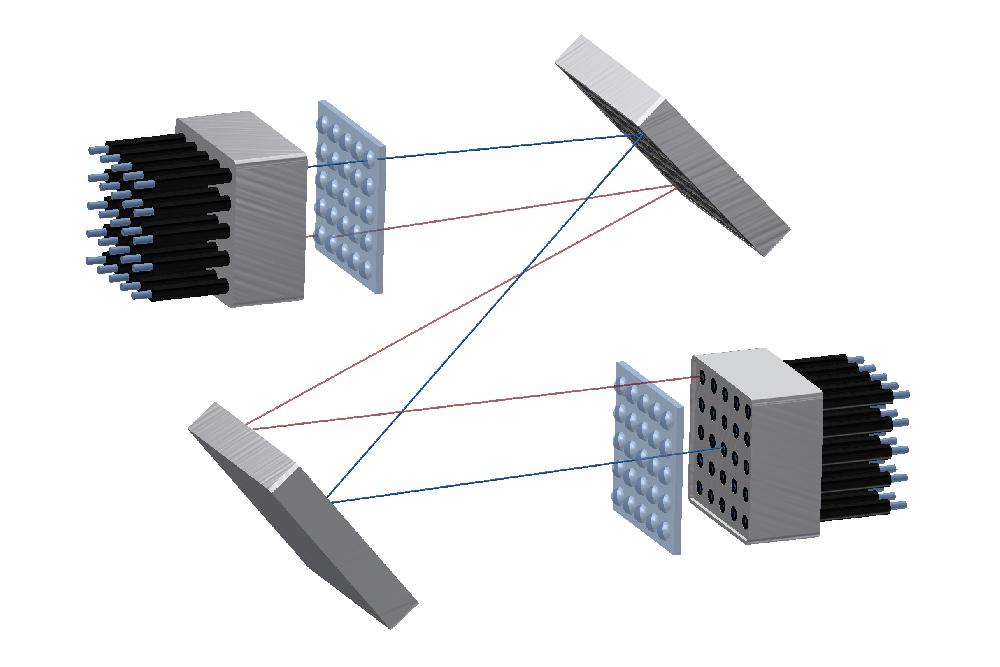

光通信用途では、特に光スイッチのアプリケーションでマイクロレンズアレイが必要とされています。産業用レーザー向けレンズとは異なり、光通信用途では長距離でハイスピードな伝送が必要とされるため、わずかな光学ロスがシステム構成において大きな問題になります。また、その光学仕様は、長期信頼性・安定性についてもフィールドにおいて必要とされます。Power Photonic（パワーフォトニック）社が製造するマイクロレンズアレイは、石英ガラスへのレーザー描画にて製造されます。それにより、光学ロスが極めて低く、長期信頼性・安定性も得られます。

PowerPhotonic社のフィールドマッパーSAC（FM-SAC）はスロー軸のコリメーションとファスト軸のビーム整形を単一の光学素子で同時に実現することができる自由形状のレンズです。FM-SACは既存のFACレンズやフォーカスレンズと組み合わせることによって、マルチエミッターレーザーダイオードアレイのコリメーションと強度分布の両方の調整をたった1つのオプティクスで実現します。

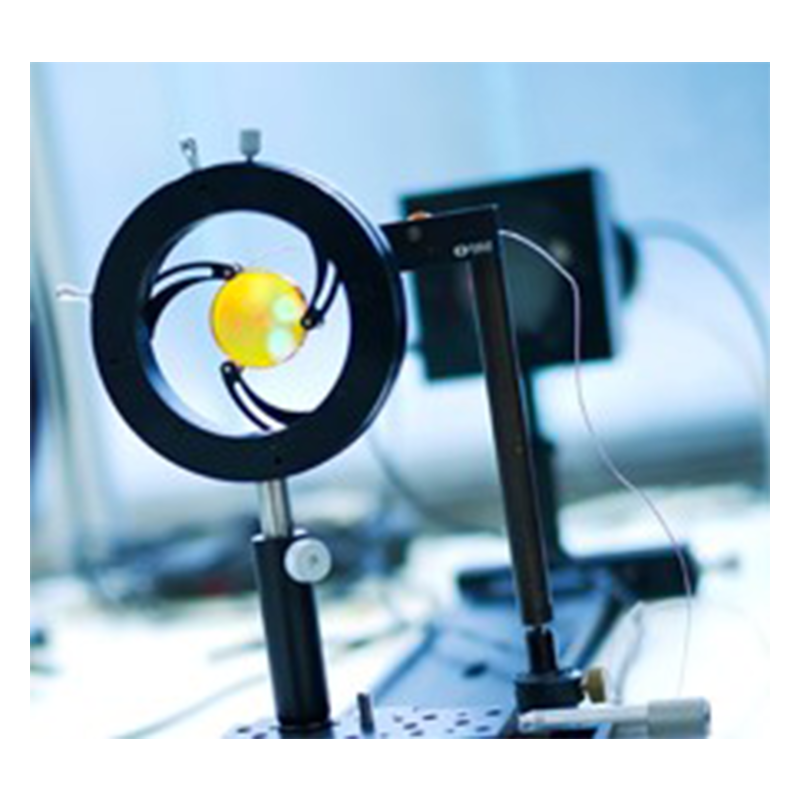

PowerPhotonicの特許取得済み（米国特許第8253087 B2号）波面センサーシステムは、フルパワーで動作しながら高出力kWクラスのレーザシステムから放射される波面の高分解能測定が可能です。
PowerPhotonic特許技術に基づいた本波面センサーシステムは、完全な動作負荷でレーザの測定を可能にするカスタムソフトウェアパッケージと組み合わされた精密な光学機械装置で構成されています。これにより、ターゲット領域で高出力レーザを使用するときに発生する静的および熱的に依存する波面誤差の両方を非常に正確に測定することができます。
最大測定角度が150mradまでの0.1mrad未満の波面指示までの角度測定分解能が達成可能です。

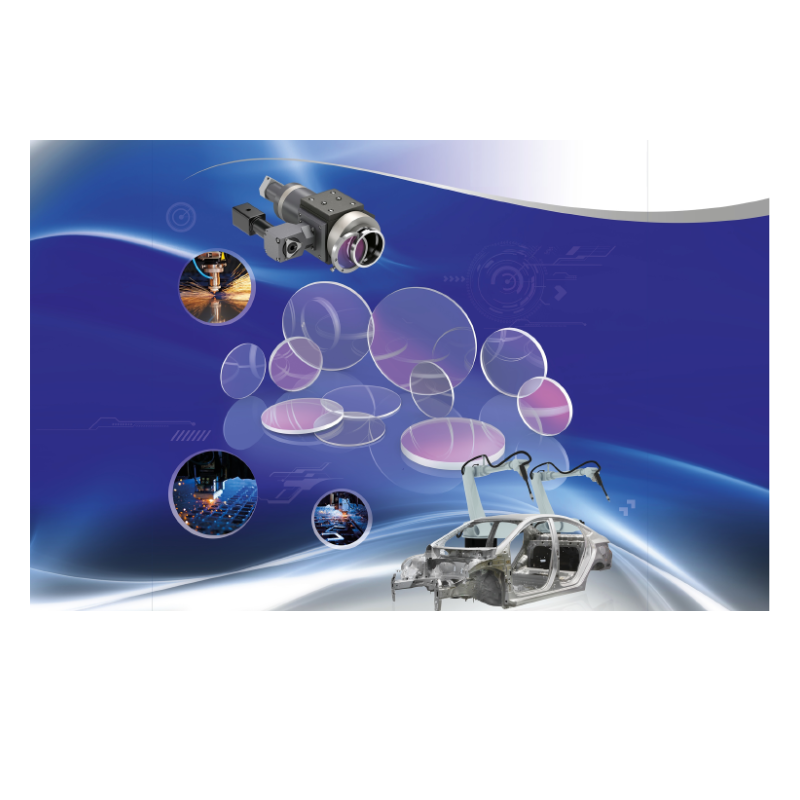

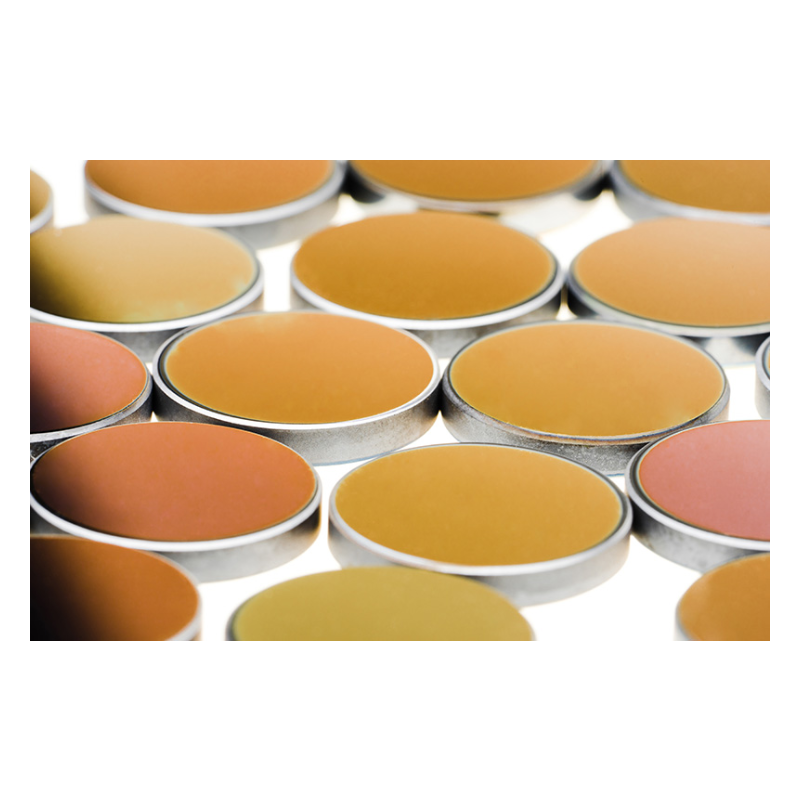

欧米、特に自動車産業で実績が多数ある加工用レーザー保護ウインドウです。
・欧米、特に自動車産業で実績多数
・溶接、切断等のレーザー加工に最適
・幅広い標準品だけでなく、カスタム対応
・幅広い硝材からご選択が可能
・様々な波長に対応するコーティングラインナップ

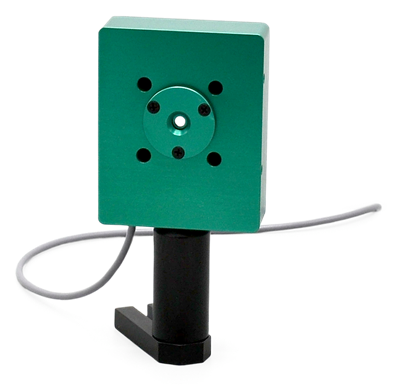

REVIBRO OPTICS社製MFCシリーズディフォーマブルMEMSミラーは、∞ <ｆ < 67mmの範囲で任意に集光位置を設定できる、可変パラボリックミラーです。　反射部はφ2mmとφ4mmの二種類が選択でき、動作速度は200μsと高速です。従来のディフォーマブルミラーのように可動部にアクチェター等の物理的な駆動機構は用いておらず、同心円電極に電圧を加え発生する静電作用により、ミラー表面の金属薄膜が凹面鏡に変化します。小型・軽量・小消費電力・低発熱・無振動・無音等の特長から、御利用用途は多岐にわたります。

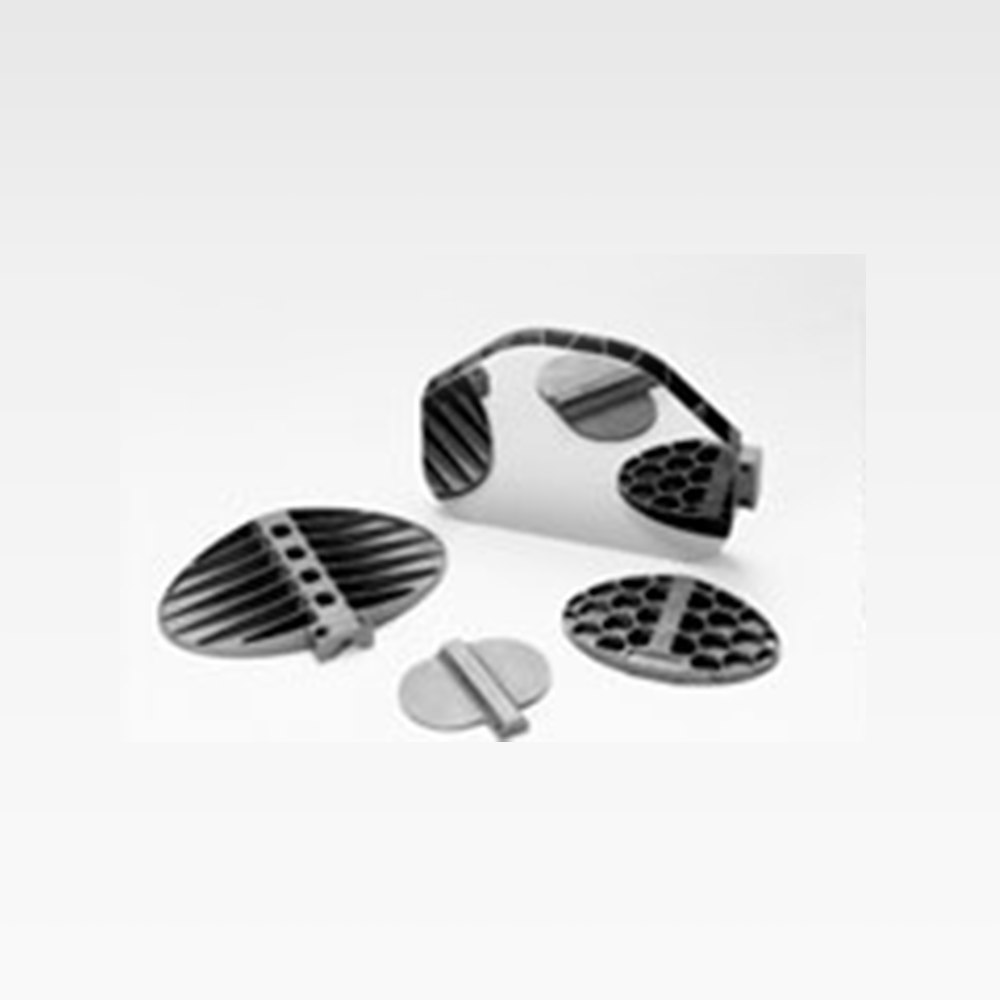

ハードリック社はベリリウム製品の専門メーカーです。ベリリウムは比重が軽く、その純度は高く金属を凌ぐ硬度となります。軽量なベリリウム製品は大型ミラーの製作に適しており、ガルバノ等のスキャナー製品を小さな駆動トルクで高速スキャニングさせることを実現します。ハードリック社では独自の加工技術により様々な形状およびサイズなどカスタマイズ可能です。航空宇宙などの先端技術産業用から中性子ターゲットなどの理科学用途まで多彩なアプリケーションでご使用頂けます。資料請求や製品の詳細についてはお気軽にお問い合わせください。・ベアベリリウム平坦度1/20λ以上 (Niめっき不要)・表面粗さ < 20 RMS (ベアベリリウム)・表面粗さ < 10 RMS (無電解ニッケルメッキベリリウム)

Pleiger Laseroptik社は高品質、高信頼性の光学部品及びコーティングサービスをグローバル市場へ供給しています。 UVからIRまで各種用途に最適なソリューションを提供いたします。
・CO2レーザーミラー
・レーザー加工用ジンクセレン(ZnSe)レンズ
・その他各種特殊(UV、Fiber LASER)コーティングサービス
・各種基材対応(シリコン、シリコンカーバイド、合成石英、ベリリウム等

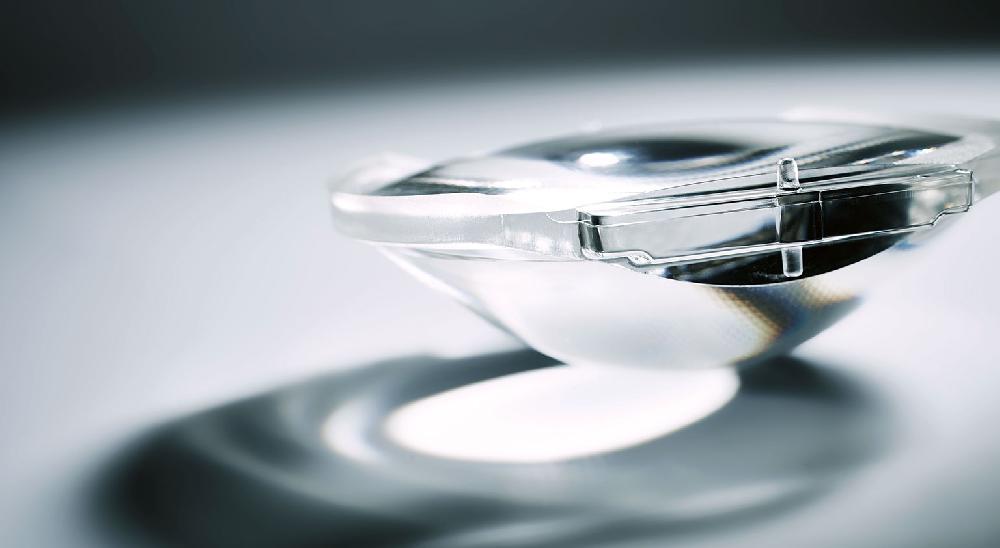

OPTOFLUX社（ドイツ、ニュルンベルク）はプラスチックとシリコーンで作られた光学デバイスと精密光学部品の開発と製造メーカーです。射出成形と圧縮成形の優れた技術と設備を有し、長い年月の間成長を続けています。優れた開発技術と量産製造技術をすべて社内で保有しています。お客様のコンセプトデザインからプロトタイプ製造、単品製造から大量生産まで、市場要求に対応していきます。ドイツに本社をもち、メキシコとフィリピンに大規模製造工場を有します。自動車産業、民生品供給、メディカルアプリケーション、光学オプティクスなど、高品質かつ高信頼性を高いコストパフォーマンスで各アプリケーションに製品を供給しています。

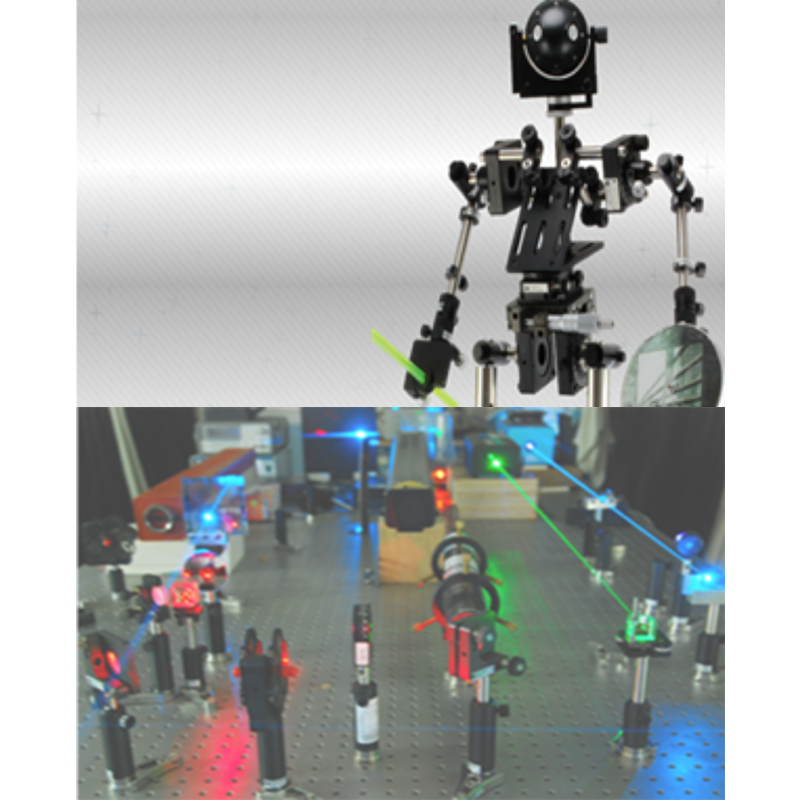

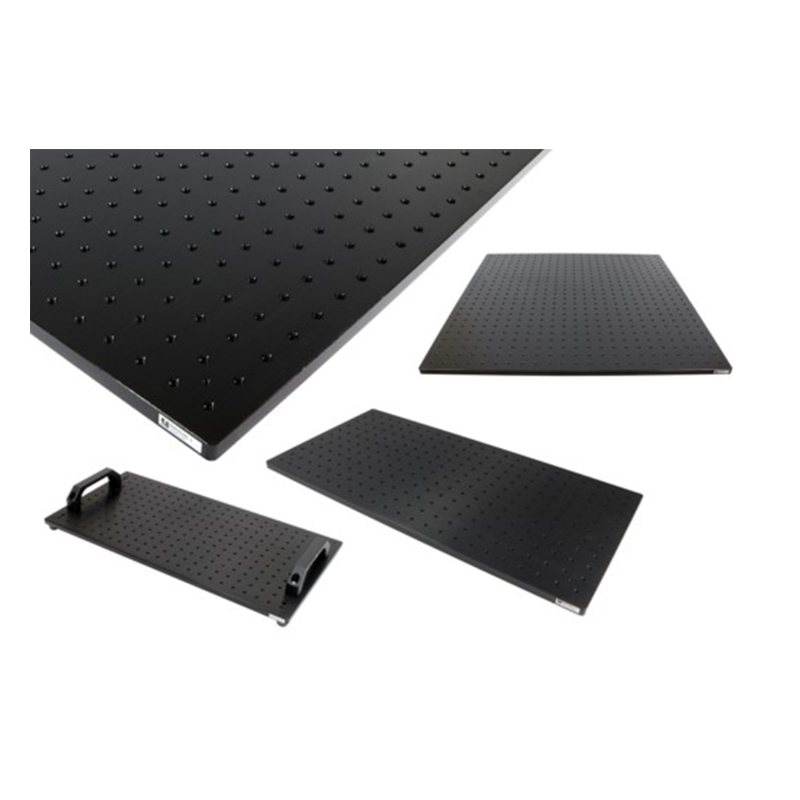

Unice EO Services Inc. はブレッドボード、ミラーホルダー、手動ステージ、電動ステージ、ポストホルダー、スライドベースなど数多くの光学製品の取扱いをしています。独自の設計方法で、大きな負荷がかかった際にも安定性を維持できる設計になっているので計測中のストレスを最大限解消できる製品になります。研究、開発をへて製品の改良を重ねてきた結果がそれぞれのコンパクトかつ高精度な製品の実現に繋がっています。 非磁性硬質アルミニウムのブレッドボードになります。小型の光学構成、試作品のセットアップ、測定システムの設置を組み立てるために便利で費用対効果の高いプラットフォームを提供します。

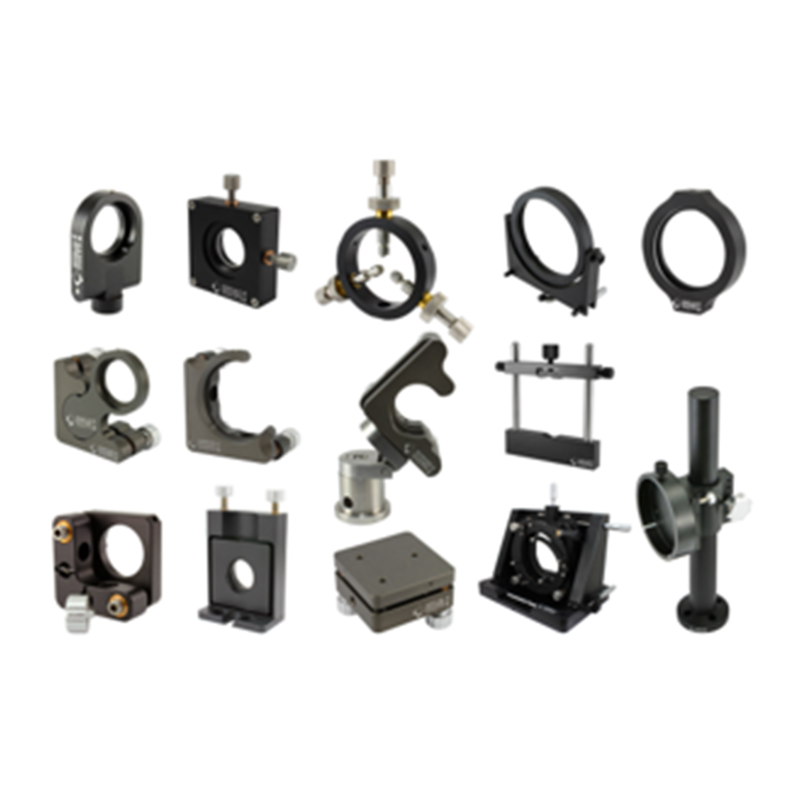

Unice EO Services Inc. はブレッドボード、ミラーホルダー、手動ステージ、電動ステージ、ポストホルダー、スライドベースなど数多くの光学製品の取扱いをしています。独自の設計方法で、大きな負荷がかかった際にも安定性を維持できる設計になっているので計測中のストレスを最大限解消できる製品になります。研究、開発をへて製品の改良を重ねてきた結果がそれぞれのコンパクトかつ高精度な製品の実現に繋がっています。 ステンレス鋼製の高精度調整ネジと青銅製のブッシングはがたつきがなく、長期的な安定性を実現しています。調整ネジも取外し可能なタイプとそうでないタイプの2種類あり作業スペースに応じて選択していただけます。

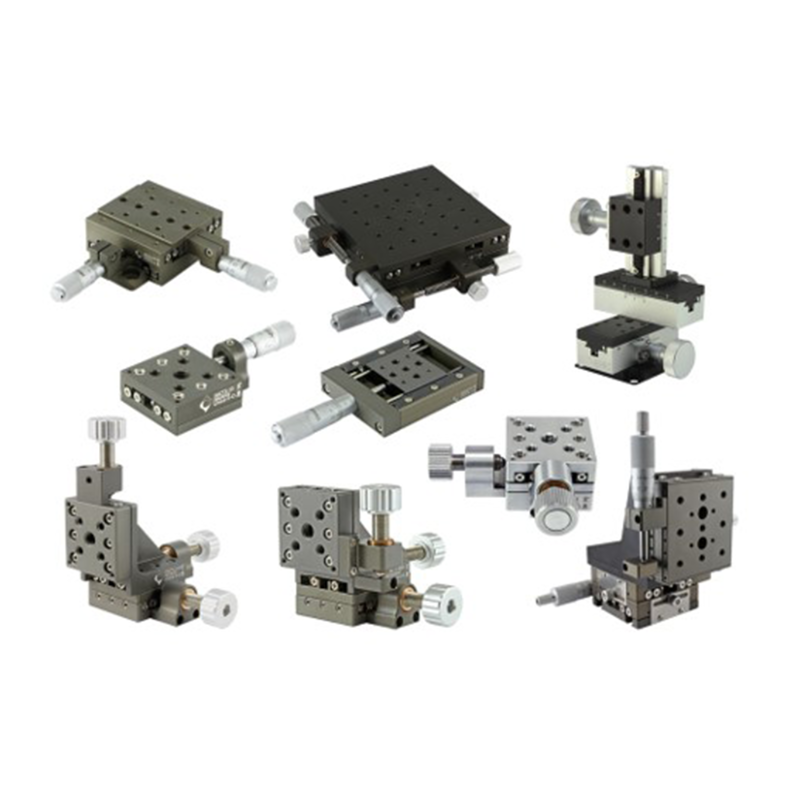

Unice EO Services Inc. はブレッドボード、ミラーホルダー、手動ステージ、電動ステージ、ポストホルダー、スライドベースなど数多くの光学製品の取扱いをしています。独自の設計方法で、大きな負荷がかかった際にも安定性を維持できる設計になっているので計測中のストレスを最大限解消できる製品になります。研究、開発をへて製品の改良を重ねてきた結果がそれぞれのコンパクトかつ高精度な製品の実現に繋がっています。 多くの製品が左利き、右利きとモーション選択が可能になっております。精度と安定性を維持しながら大きな荷重をかけられるクロスローラーベアリング設計になっています。

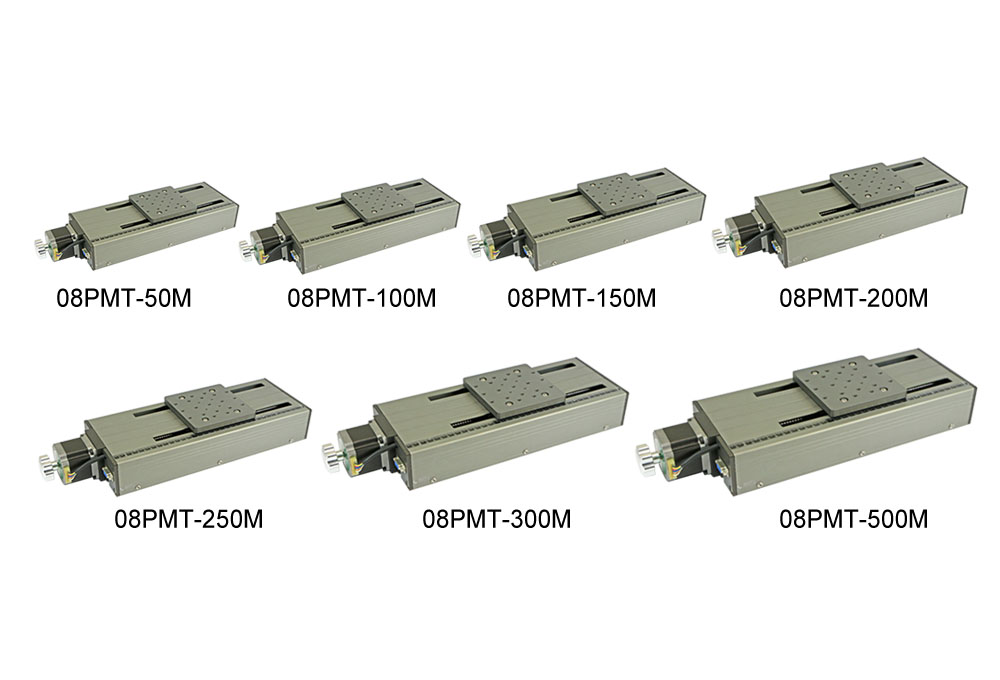

Unice EO Services Inc. はブレッドボード、ミラーホルダー、手動ステージ、電動ステージ、ポストホルダー、スライドベースなど数多くの光学製品の取扱いをしています。独自の設計方法で、大きな負荷がかかった際にも安定性を維持できる設計になっているので計測中のストレスを最大限解消できる製品になります。研究、開発をへて製品の改良を重ねてきた結果がそれぞれのコンパクトかつ高精度な製品の実現に繋がっています。 直動ステージは移動範囲は50mm、100mm、150mm、200mm、250mm、300mm、500mmの7種類が選択可能で回転ステージは機械的な原点を備えており、360°の連続回転を可能にしています。
