ファスト軸・スロー軸　コリメーションレンズモジュール

INGENERIC GmbH

コリメーションモジュール（Cモジュール）はレーザーダイオード(LD)のファスト軸、スロー軸の発散を同時に整形する非常に効率的な光学部品です。このモジュールはFACレンズとSACレンズの2つのマイクロオプティクスを高精度に固定し、1つの光学部品として取り扱っています。LDに対する簡単・コンパクト・コスト効率の良い組み立てを手助けし、LDの最高の発光性能を保証します。

製品カタログPDF

製品詳細

レーザーダイオードのビームのファスト軸とスロー軸の拡がりを同時に低減するとても便利なツールです。このモジュールは最低2個のマイクロオプティクスで構成され、精密に固定・配列されています。この最適な設計により、LDとマイクロオプティクスのアッセンブリを簡素化し、製造コストを下げます。さらにLDに容易にマウントできるように、Cモジュールに支持構造を追加することも可能です。このCモジュールを用いれば、最小サイズのシステム設計でご使用のLDから最高輝度を得る事が可能になります。

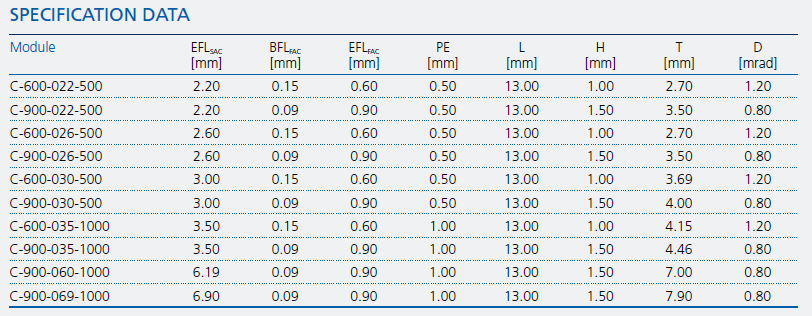

仕様

EFL : 有効焦点距離(Effective focal length) @ 808 nm
BFL : 後側焦点距離(Back focal length) @ 808 nm
PE : エミッタピッチ(Pitch of emitter)
標準ARコーティング: 780-1020 nm
透過率: > 98%
L : 長さ[+/-0.10 mm] 選択可能
H : 高さ[+/-0.05 mm]
T : 厚さ[+/-0.05 mm]

※上記仕様のモジュールはINGENERIC社のFACレンズおよびSACレンズを組み合わせたものです。異なる組み合わせ対応も可能ですので、ご相談ください。

他にも、以下のカスタマイズが可能です。
　カスタマイズ項目例：
　　- LDのエミッタ特性に応じて焦点距離とピッチの調整
　　- モジュール長さの調整
　　- ARコーティング
　　- 取付用のボトム・サイドタブ

INGENERIC社会社紹介動画

INGENERIC GmbH

INGENERIC社は、高出力レーザーダイオード向けのビーム整形において最も重要となるオプティクスを製造しています。INGENERIC社のレンズは高品質ガラスから製造され、非球面形状をしています。世界中の顧客への納品実績により培われた製造ノウハウはレンズに高い透過率と優れたコリメーション特性をもたらし、レーザーダイオードのビームを最高品質にすることを保証します。
