ポータブルSD-OCTシステム

Wasatch Photonics

Wasatch Photonics社のポータブルOCTシステムは、広帯域光源(SLD)と分光器を用いたスペクトルドメイン(SD-TYPE)OCTシステムです。分光器には同社独自開発の光損失の少ない透過型体積位相ホログラフィックグレーティングを搭載しており、位相雑音の少ないクリアな画像モニタリングを可能としております。 用途は生体イメージングを始め、従来非破壊では得られなかったバルク材料中心の内部欠陥等が測定出来、膜厚測定等の産業用途計測器としてご使用頂けます。
・非接触・非破壊・非侵襲の精密イメージング
・サンプル内部イメージをμmレベルオーダーで取得可能
・ハンドヘルド型のコンパクト測定スキャナー
・OEM用スペクトルドメインOCT用分光器をラインナップ、環境依存性が低く耐振動性に優れた強固なコンパクト筐体

スペック(製品仕様)

ポータブルOCTシステム

  • 生体系研究 ・解析
    産業用品質保証・非破壊検査用途
    WP OCTシリーズ

    p

    WP-OCTシリーズは、測定対象サンプル、高解像度、高深度などのご要望に合わせて800nm, 1050nm, 1300nmの3種類の測定波長 ラインナップしております。また大型サンプル測定のためのxyステージ との同期も可能です。

  • 生体毛細血管研究 ・解析用途
    WP MicroAngio

    WP MicroAngioは毛細血管・皮下組織および網膜等のライブ・イメージングがμm領域で可能なシステムです。 造影剤等は使用せず、専用設計されたユニットは生体試料を非侵襲で忠実なイメージが得られます。

スペクトルドメイン(SD-TYPE)OCT用分光器

  • 高分解能モデル
    Cobra 800 OCT Spectrometer

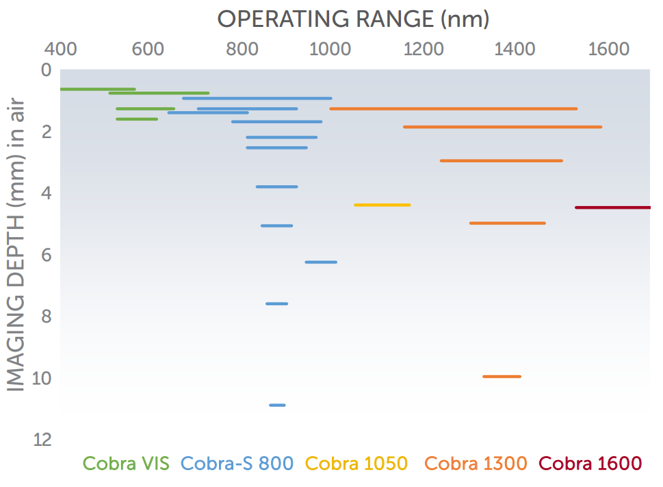

    • ご要望の波長レンジ、分解能、測定スピード、深度に応じた多種モデルをラインナップ。
    • 高分解能イメージング用4096ピクセルカメラ搭載

    (仕様)

    • 波長レンジ: 650 – 950nm
    • 分解能: < 2um
    • イメージング深度: 1.0 -9.0mm
    • 最大スキャンレート: 40 / 70 / 80kHz
  • 分解能・深度バランスモデル

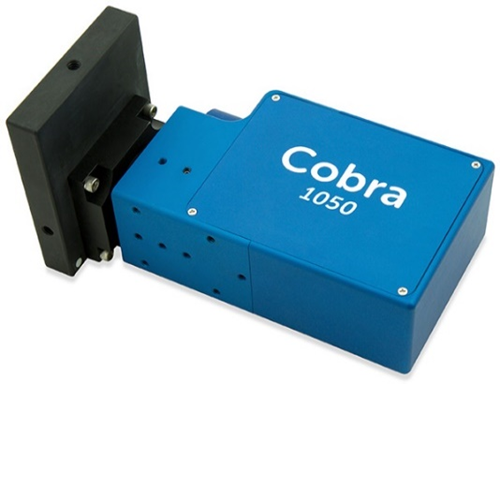

    Cobra 1050 OCT Spectrometer

    • 最大スキャンレート > 147kHz。
    • 生体サンプルに有効な1050nm用分光器。

    (仕様)

    • 波長レンジ: 1000 – 1110nm
    • イメージング深度: 5.0mm
    • 最大スキャンレート: 76 / 147kHz
  • 高深度モデル

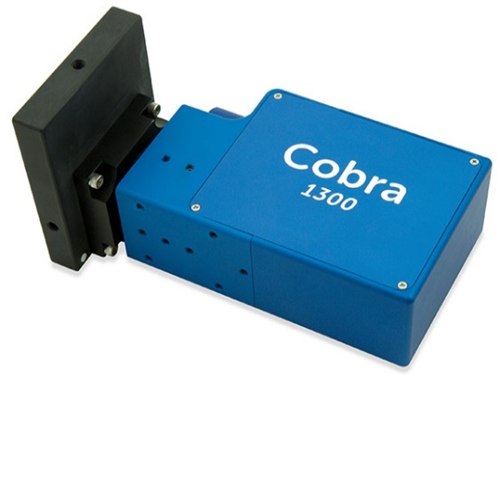

    Cobra 1300 OCT Spectrometer

    • 最大深度イメージング 11.5mm。
    • ご要望の波長レンジ、分解能、測定スピード、深度に応じた多種モデルをラインナップ。

    (仕様)

    • 波長レンジ: 950 – 1450nm
    • イメージング深度: 1.4 -11.5mm
    • 最大スキャンレート: 76 / 147kHz
  • ハイスピードモデル

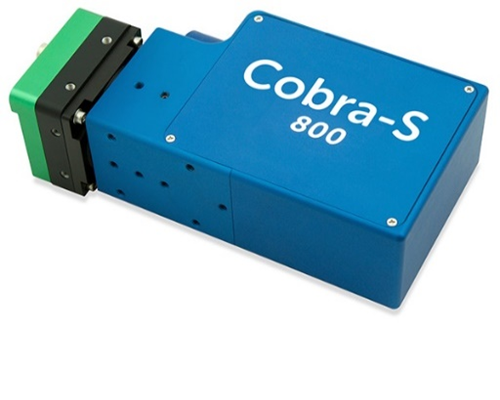

    Cobra-S 800 OCT Spectrometer

    • 最大スキャンレート > 250kHz。
    • システムへの組込みに便利なUSB3.0インターフェースオプション。

    (仕様)

    • 波長レンジ: 650 – 950nm
    • イメージング深度: 1.0 -4.0mm
    • 最大スキャンレート: 250kHz

スペクトルドメイン(SD-Type)OCT用測定プローブ

  • 超小型MEMS測定プローブ

    ハンドヘルド型からマウント型へ簡単に切替可能。

    (仕様)

    • 波長: 800 / 1050 / 1300nm
    • 水平方向分解能: 6 / 8 / 12um
    • スキャニングレート: 20Hz
    • FoV(スキャニング範囲): > 6 x 6mm
    • 作動距離: > 20mm
  • 高速ガルバノ測定プローブ

    微動する生体サンプルに最適な高速スキャニングプローブ、MEMS測定プローブと比べ10倍のスキャニング速度。

    (仕様)

    • 波長: 800 / 1050 / 1300nm
    • 水平方向分解能: 6 / 8 / 12um
    • スキャニングレート: 200Hz
    • FoV(スキャニング範囲): > 6 x 6mm
    • 作動距離: > 20mm
  • 動物用網膜
    測定プローブ

    生体網膜測定用に最適な構造によりワンクリックで測定可能。

    (仕様)

    • 波長: 800 / 1050 / 1300nm
    • スキャニングレート: 20Hz
    • FoV(スキャニング範囲): > 40°
    • 作動距離: > 20mm

アプリケーション

研究・解析用途: 生体系・バイオ系イメージ (WP OCTシリーズ)

  • 人体・指 (爪と甘皮)

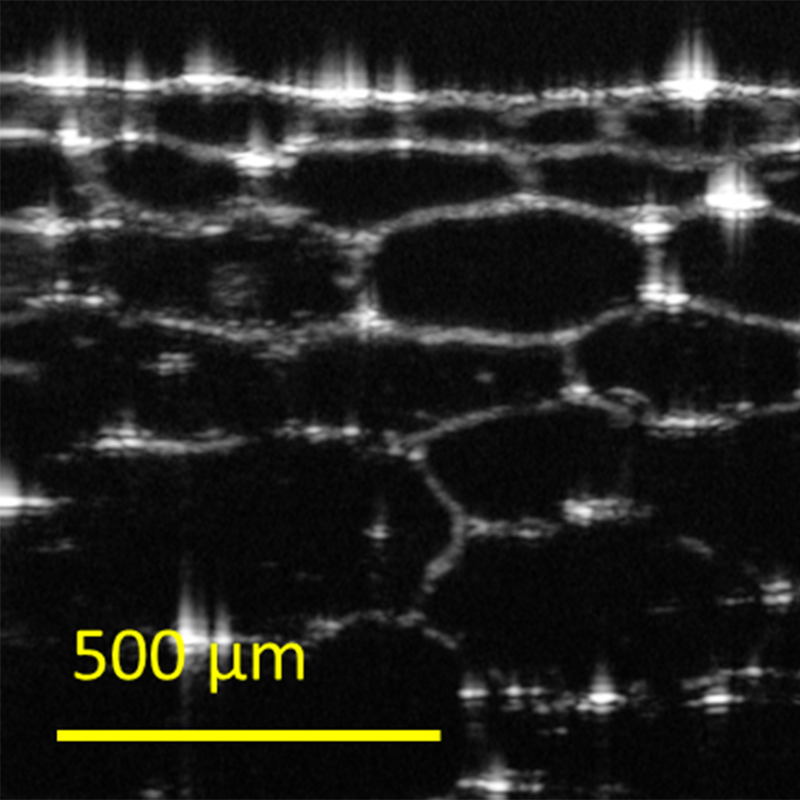

  • 玉ねぎの細胞

  • 葉脈

品質保証・非破壊検査用途: 産業用製品・サンプル薄膜、内部イメージ (WP OCTシリーズ)

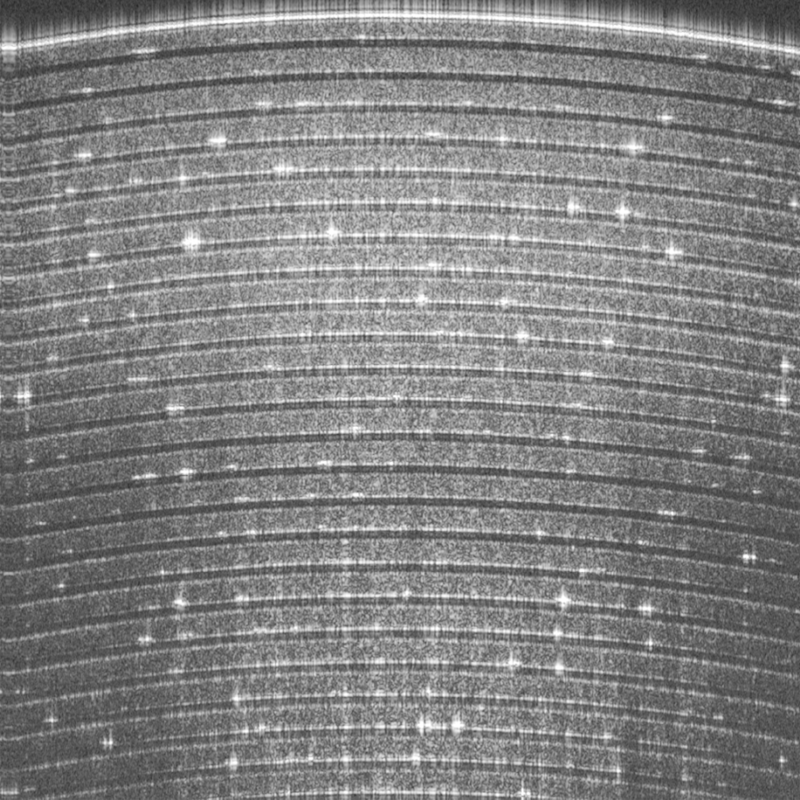

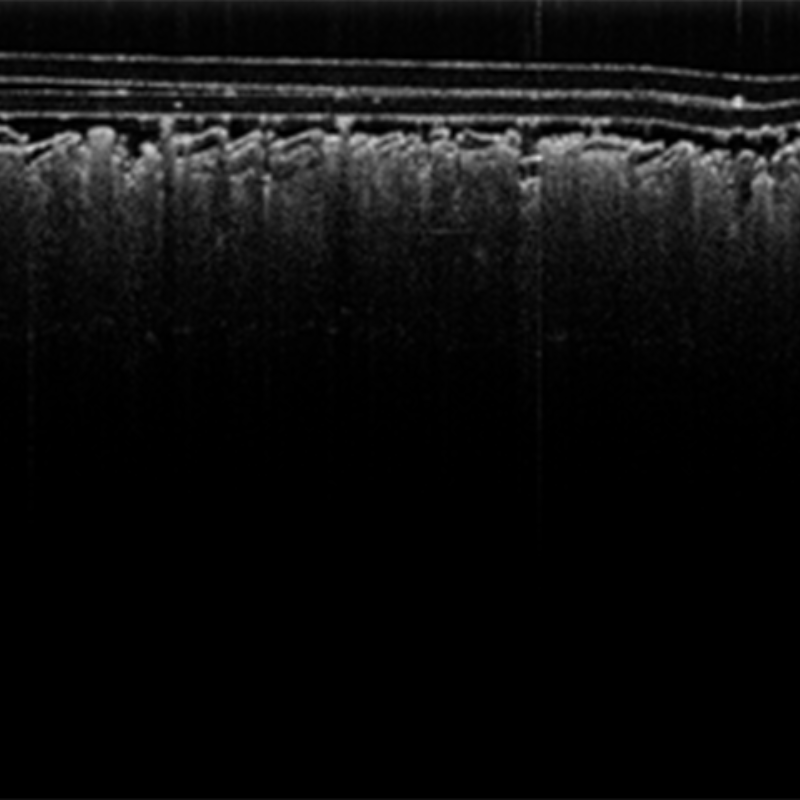

  • 粘着テープ断面

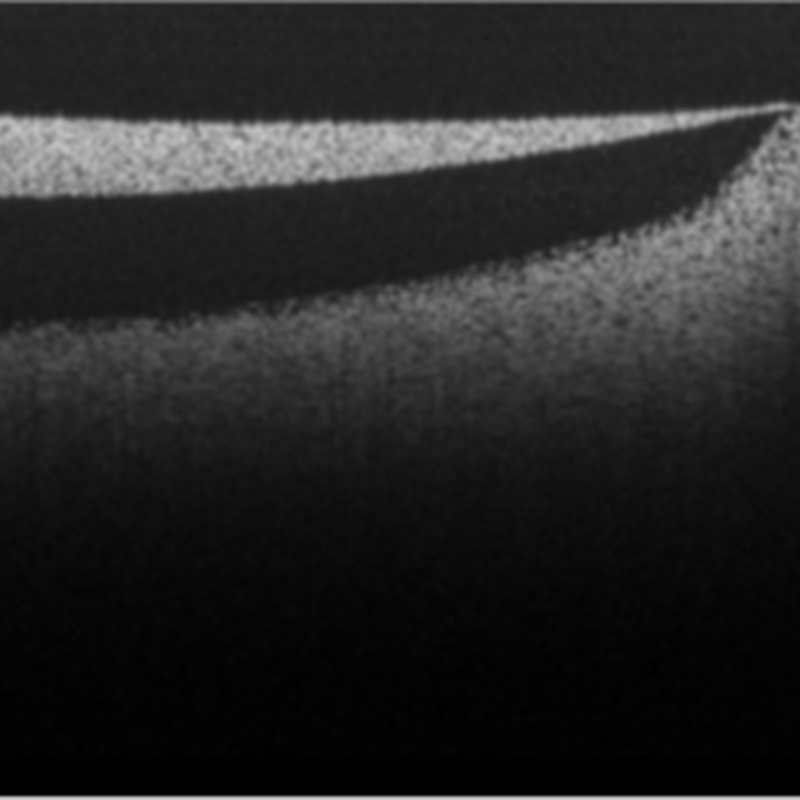

  • ソフトコンタクトレンズ・エッジ部

  • 可食医療カプセル複合部

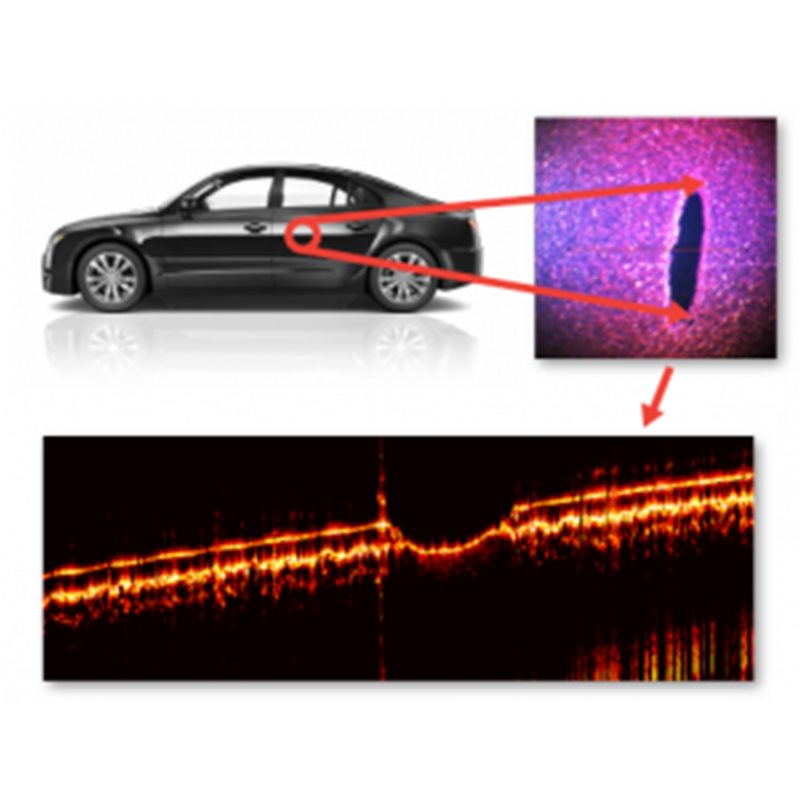

  • 車ボディ塗装膜厚さ・くぼみ断面

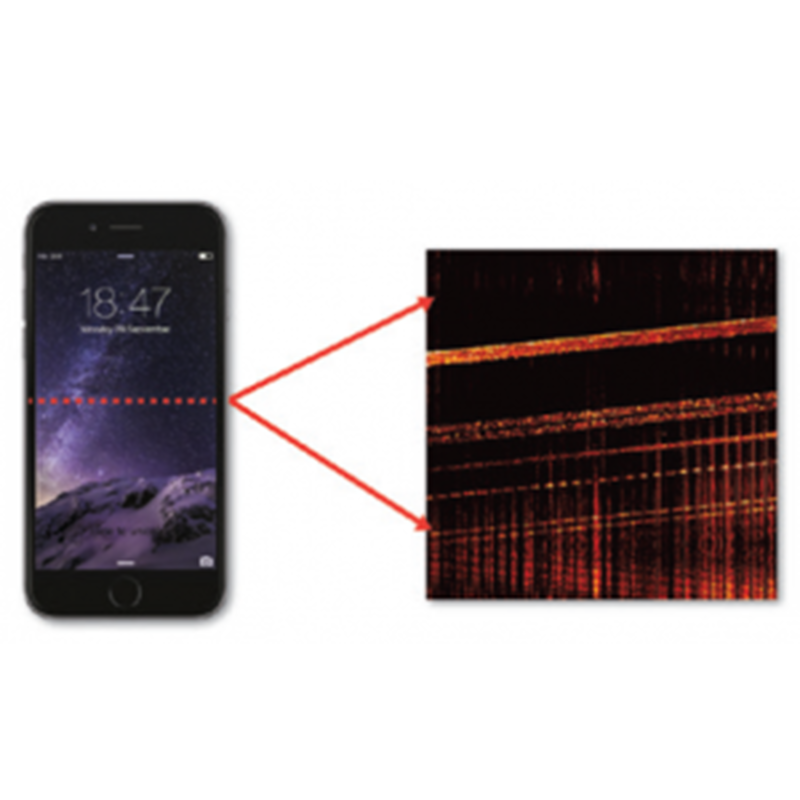

  • ゴリラガラス厚さ・内部断面

研究・解析用途: 生体眼内部イメージ (動物用測定プローブ使用)

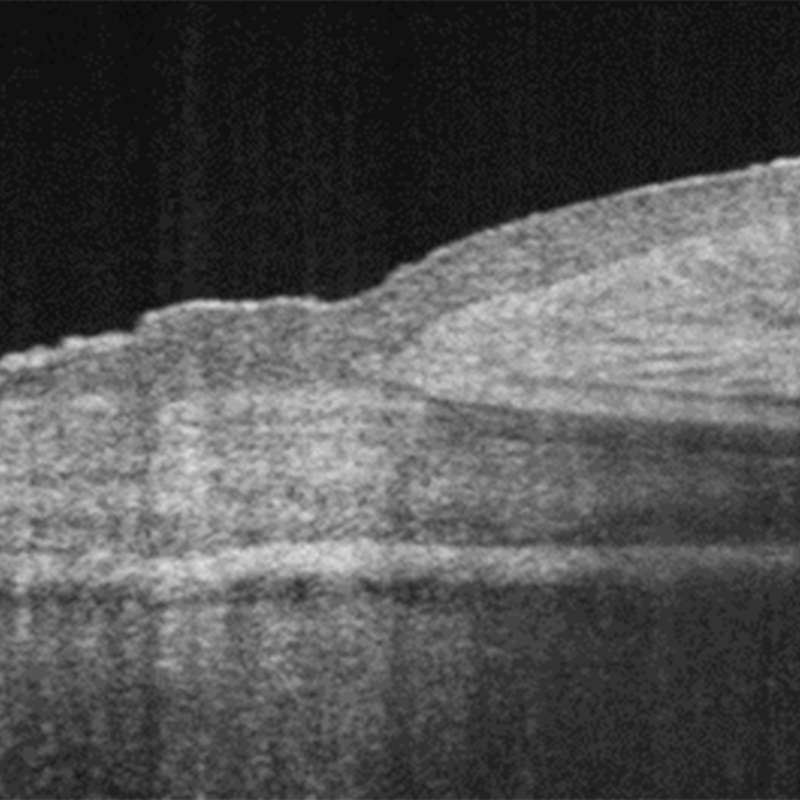

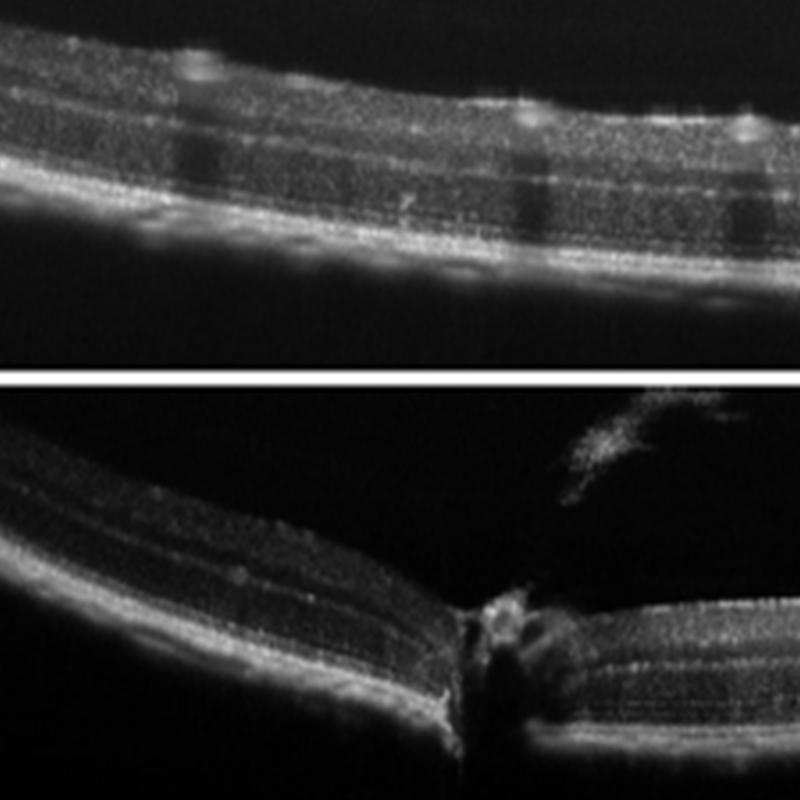

  • 網膜断層

  • ねずみ全眼断層

研究・解析用途: 生体毛細血管内部イメージ (WP MicroAngio)

  • 心臓毛細血管画像

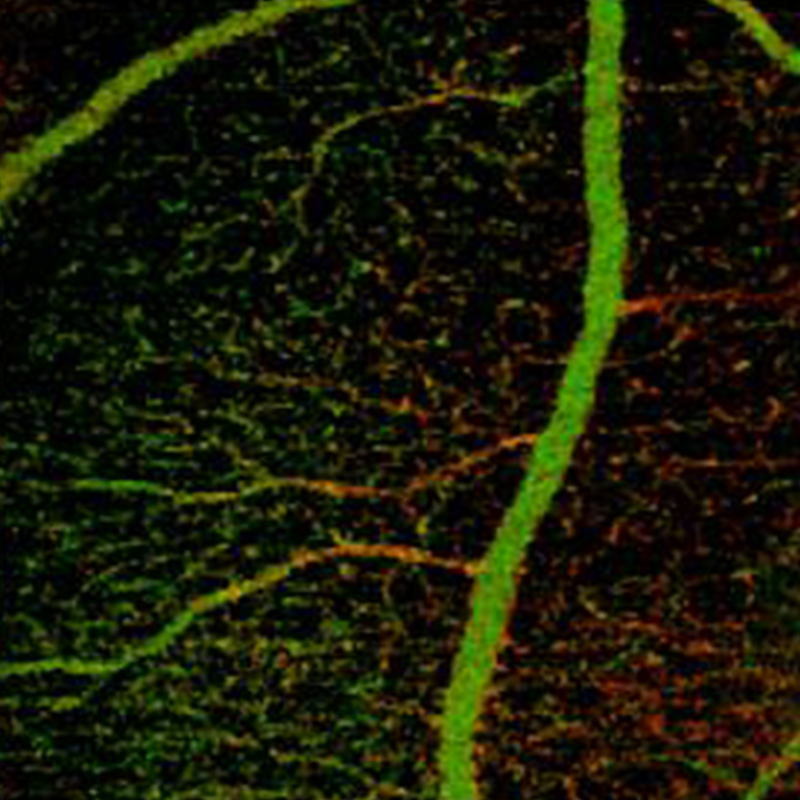

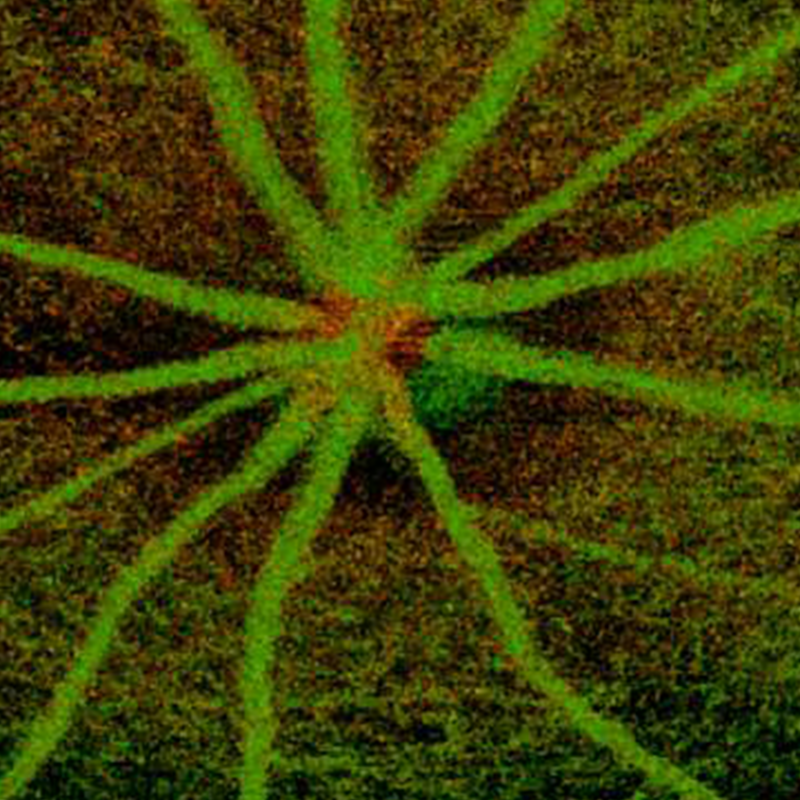

  • 網膜血管系

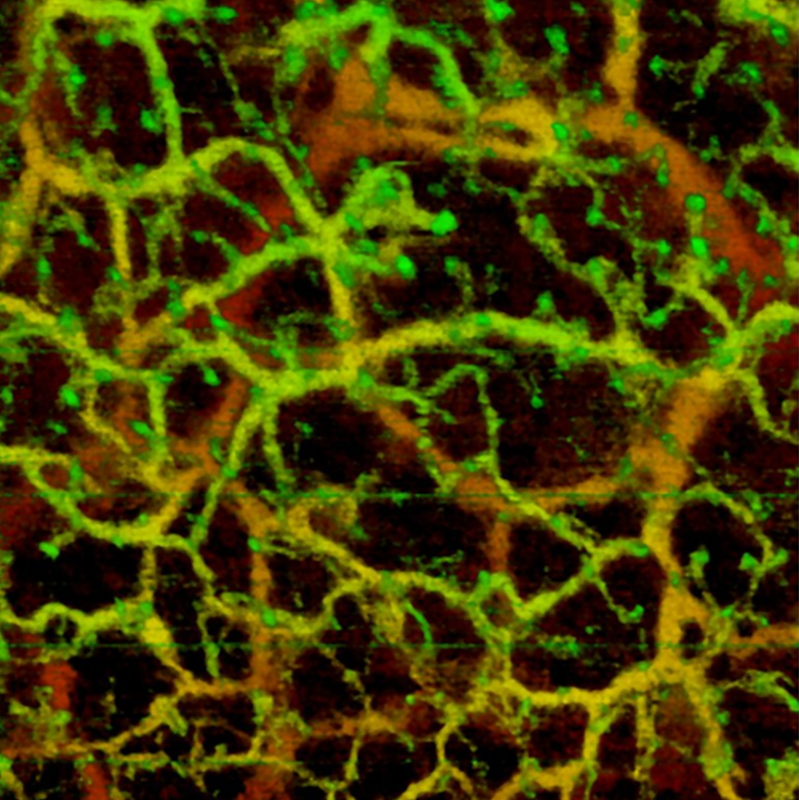

  • ねずみ網細血管

Wasatch Photonics

Wasatch Photonics社は米国 ユタ州およびノースカロライナ州に拠点を置く、体積位相ホログラフィックグレーティングの製造をコア・テクノロジーとした分光器・OCTの先進メーカーです。
