ディスプレイ・フィルムの視野角測定に最適な輝度視野角測定器 CONOMETER®80

加工・計測・分析(輝度視野測定器)

輝度視野角測定器 CONOMETER®80

Westboro Photonics, Inc.

CONOMETER®80は、発光ディスプレイの輝度、コントラスト、ガンマを視野角の機能として測定する理想的な機器です。シンプルなデザインには光学素子が少なく、競合のコノスコープ(フーリエ)レンズシステムに比べてはるかに低コストです。 このシステムは、6mm幅の小さなディスプレイを測定することができます。CONOMETER®は、広い輝度範囲(0.01〜180,000 cd /m²)をキャプチャできるため、バックライト、黒レベル、エッジライトディスプレイなどの視野角特性を測定するのに理想的です。

製品カタログPDF

研究開発や製造用の高速かつ多彩な視野角測定

MEASURES MORE — AND FASTER ≪より速く、さまざまな測定を可能にする技術≫
CONOMETER®80は、最新のCMOSイメージング技術を用い、広範囲の輝度を測定できます。 黒レベルから最も明るいバックライトまで測定可能で、かつ測定範囲は80度まで対応できます。0.01 cd / ㎡までの測定時間はわずか3秒です。 CONOMETER 80は他に例を見ない優れた機能を備えています。

SIMPLICITY ≪シンプルさ≫
CONOMETER 80は重量450gほどで、あらゆる測定環境に簡単に組み込むことができます。調整手順は簡単で確実です。 測定物がディスプレイの表面に直接設置された場合、レンズフードが測定物を迷光から遮蔽し、垂直測定軸を適切に設定します。

ANALYSIS ≪分析≫
Photometrica®ソフトウェアを使用すると、ディスプレイのパフォーマンスを評価するために、楕円、多角形、断面強度解析などのツールを簡単に用いることが可能です。また 1つの測定データに複数の視野角測定値を含めることができます。 ガンマ、コントラスト、反転などの派生データのセットも簡単に作成できます。

CUSTOMIZATION AND AUTOMATION ≪カスタマイズと自動化≫
Photometricaのソフトウェア開発キット(SDK)を使用すると、ユーザーインターフェイスを簡素化したり、繰り返し発生する作業を合理化したり、ビデオプロセッサなどの外部デバイスと統合することができます。 完全自動化のために、ユーザはSOAP(LabVIEW、MATLABなど)またはCOM(C#、C ++、VB)を使用してアプリケーションを作成できます。

NEED COLOR?
輝度値と色彩の視野角測定が必要な場合は、Westboro PhotonicsのWP214二次元分光色彩輝度計が最も適しています。 WP214はCONOMETER 80と同じイメージング機能を備えており、かつ三刺激フィルタリングと内蔵の分光器(可視+NIR)も備えており、同クラスで最高の測定精度を提供します。

主な特徴

■ 視野角+/- 80°
■ 分解能0.22°
■ 輝度、コントラスト、ガンマ測定モード
■ 高速測定時間
■ ハイダイナミックレンジ(1,000,000:1)
■ コンパクト、ポータブル
■ オプションソフトウェア開発キット (SDK)

アプリケーション例

■ フラットパネルディスプレイ
■ エッジライトディスプレイ
■ バックライトユニット

広視野角輝度計 分析 - 注目領域

ユーザ定義角度(AOI)が極座標測定内に書き込まれ、その統計値が表形式のレポートとして表示されます

広視野角輝度計 分析 - 立体プロット

白(左)、黒(中央)、コントラスト(右)の測定時の立体プロット

広視野角輝度計 分析 - 断面強度解析

一定のデータに関しては、文書内の測定値を利用して断面強度解析にかけることが可能です。
左と中央の図は、 白と黒の測定値に対する断面強度解析で、右の図が対応している輝度の断面強度解析です。

広視野角輝度計 分析 - ガンマ

広視野角輝度計 分析 - 測定領域

作動距離は、それぞれのディスプレイのピクセルピッチに合わせて多彩に変更できます。 高解像度の時計や携帯電話は、21mmのスポット径で+/- 80°まで測定するために、レンズをディスプレイガラスに触れそうな位置まで近づけて測定することができます。 ノートパソコンとタブレットディスプレイでは、一体型レンズフードスタンドオフを使用して、スポット径が54 mmの+/- 80°まで測定できます。 大型ピクセルモニターおよびテレビは、より大きな作動距離で、より大きなスポットサイズで測定することが可能です。

Westboro Photonics, Inc.

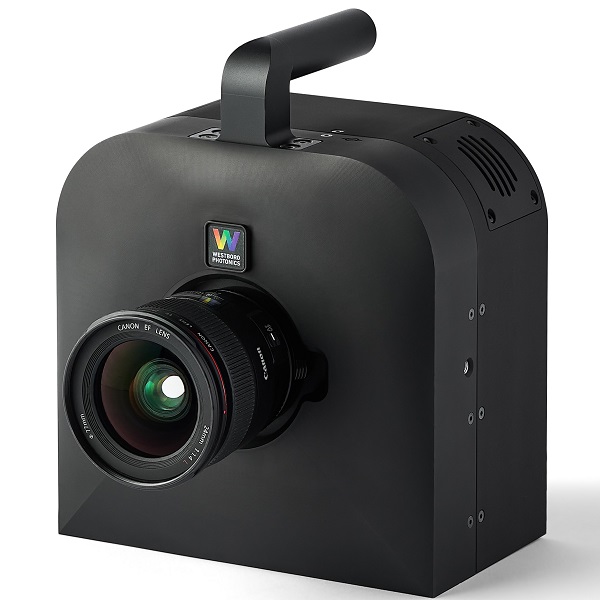

Westboro Photonics社は、20年以上にわたるLEDやディスプレイをはじめとする測光計測機を設計・製造する国際的大手サプライヤです。合理的に選択したイメージング色彩輝度計を提案します。幅広い解像度、豊富なレンズ、柔軟かつ高機能なソフトウェア、冷却システムにより、自動車、航空電子工学、照明およびディスプレイを含む多くの産業で使用されています。
