測定アプリケーション
- フラットパネルディスプレイ
- ニアアイディスプレイ
- 照明
- LEDアレイ
主な機能
- 12.3MP の解像度
- 内蔵された分光器
- 0.001cd/m^2 の感度
- 低い偏光依存性
- 暗電流自動補正
- EF レンズマウント
- ビームスプリッターなし
すべての種類とサイズのディスプレイに
WP512 は、業界標準のEF マウントレンズを備えています。このシステムは、焦点距離24 ~100mm の電動または手動レンズに加えて、倍率10 倍までの固定式顕微鏡レンズに対応しています。さらに、+/- 80 度まで測定できるCONOMETER® Viewing Angle Lens と、拡張現実(AR)および仮想現実(VR)アプリケーションの Near Eye Display(NED)測定用のレンズも利用できます。

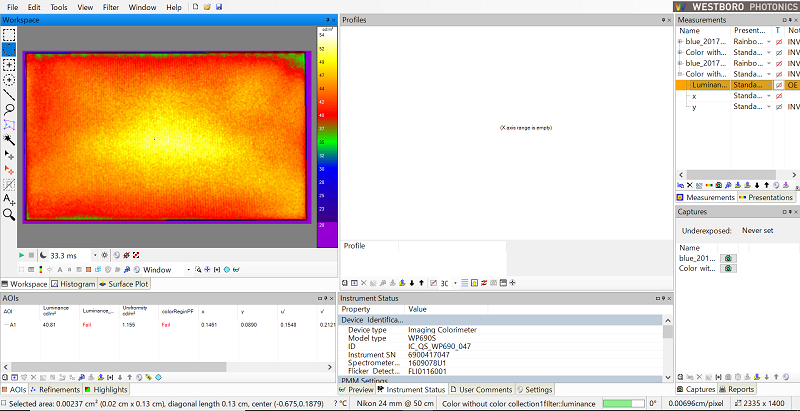

ソフトウェアPhotometrica® において、スマートフォンディスの2D 輝度画像を表示している箇所のスクリーンショットと、光軸において較正された測定スポットから得た分光情報
AR / VR ディスプレイのテスト
XR1 Near Eye Display(NED) Lens は、最大60 度の水平または垂直の視野(FOV) を有するディスプレイに対して、最適な検査性能を提供します。潜望鏡の設計により、スマートグラス、ヘッドセット、およびヘルメットのアセンブリ後においても容易にフィットします。さまざまな刺激において人間の視覚は調節がなされ、瞳孔径は変化します。その再現のため、入射瞳の絞りは1.5 ~ 5.0mm の範囲で調整できるようにしています。
XR1 NED Lens とイメージング分光色彩輝度計 WP512
AR/VRグラスの迷光もエリア設定することで、最大値・最小値・平均値を算出できます
視野角度
Conometer® Lens により、フラットパネルディスプレイとバックライトの視野角測定が可能となります。さらに、このシステムは 0.05 度の分解能と 0.0001 cd/m2 の感度を備えています。
Conometer Lens とイメージング分光色彩輝度計 WP512
輝度視野角を極座標で出力したプロファイル
分光性能
内蔵された低ノイズCMOS 分光器は、高性能な色測定を合理的なコストで行うために最適化されています。低い迷光とスタッキングを用いた高ダイナミックレンジを組み合わせることで、優れた色測定が可能になります。
1E-4 未満の迷光を示すスケールでプロットされた HeNe レーザーのスペクトル
測定原理

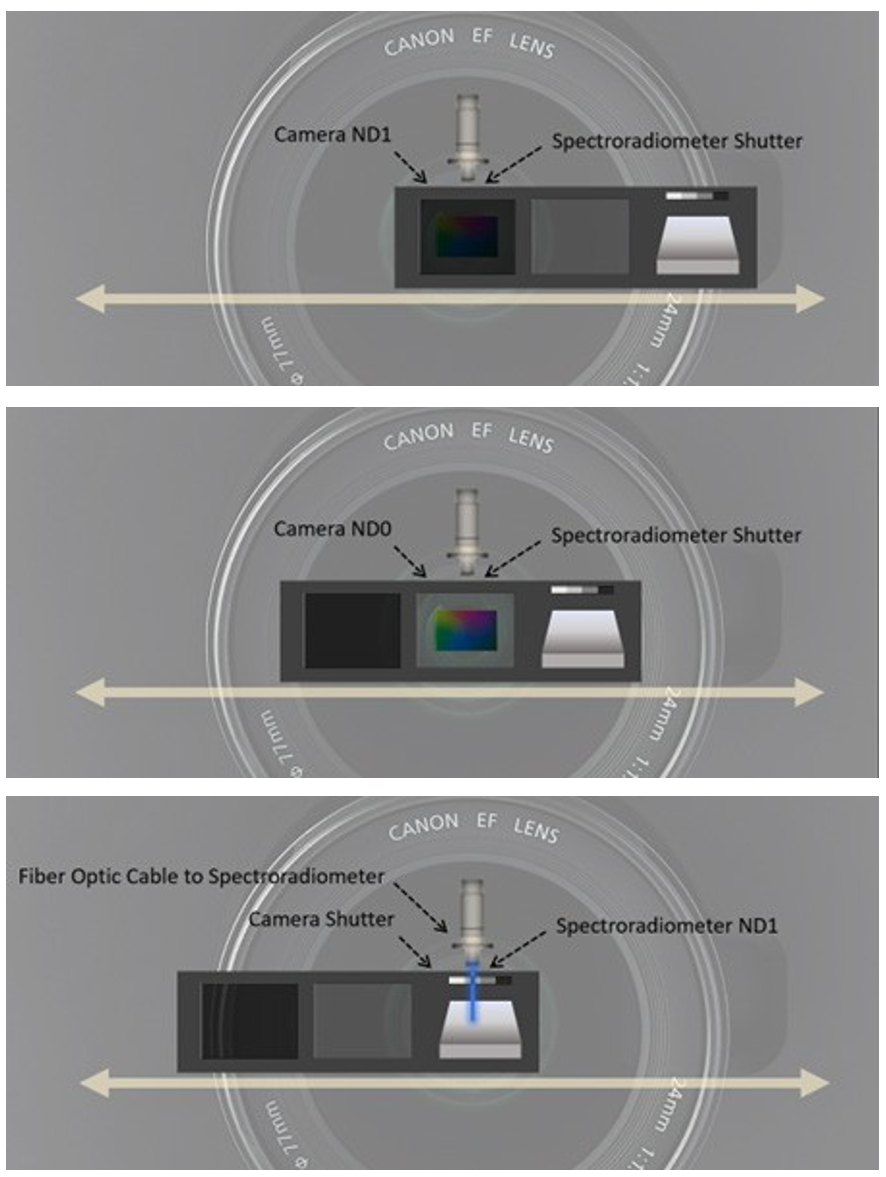

ステージは左右に移動します。上段のND1 はカメラ(イメージセンサー)の前にあります。中段ではカメラの前にND フィルターはありません。下段ではプリズムが光をファイバーに入射させ、分光器に導光させます
