シンプルな設計
重いフーリエレンズで視野角性能を測定するとき、サンプルの位置合わせを行うために 6 軸ステージまたはロボットが必要ですが、CONOMETER 80 での手順は簡単で確実です。

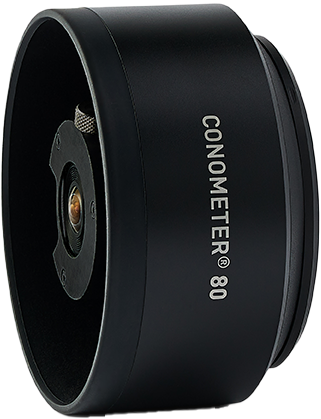

CONOMETER 80 の重量はわずか 0.5 kg で、あらゆる測定場面に容易に統合させることができます。ディスプレイ表面に直接配置されると、レンズフードは測定用の光軸を設定し、外からの迷光を遮断します。先端と傾きの調整は必要ありません。回転と平行移動は完全な位置合わせのために残されています。
CONOMETER 80 の重量はわずか 0.5 kg で、あらゆる測定場面に容易に統合させることができます。ディスプレイ表面に直接配置されると、レンズフードは測定用の光軸を設定し、外からの迷光を遮断します。先端と傾きの調整は必要ありません。回転と平行移動は完全な位置合わせのために残されています。
主な機能
・± 80° (全角160°)
・0.1°/px の角度分解能
・0.013 to 200 000 cd/m2 の感度
・容易な位置調整
・コンパクトで持ち運びやすい
・0.1°/px の角度分解能
・0.013 to 200 000 cd/m2 の感度
・容易な位置調整
・コンパクトで持ち運びやすい
アプリケーション例
■ フラットパネルディスプレイ
■ バックライトユニット
■ バックライトユニット

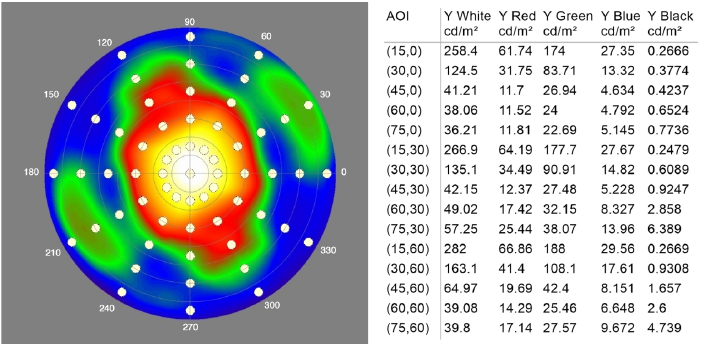

関心領域（Areas of Interest）

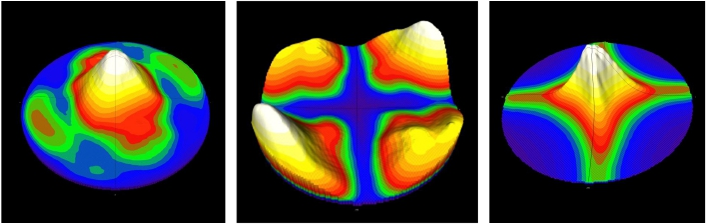

表面のプロット
白（左）、黒（中央）、コントラスト（右）の測定時の表面プロット

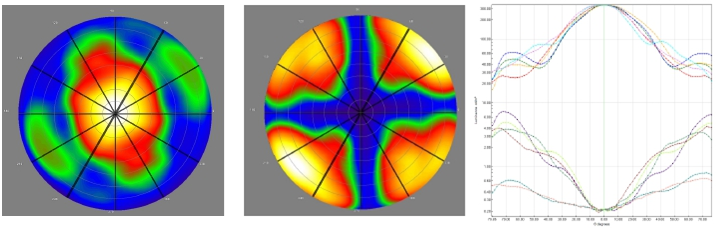

プロファイル
プロファイルは、ドキュメント内の任意の測定値に適用しプロットできます。左と中央は、白と黒の測定値のプロファイル位置を示し、右はそれらに対応する輝度の断面プロファイルを示しています。

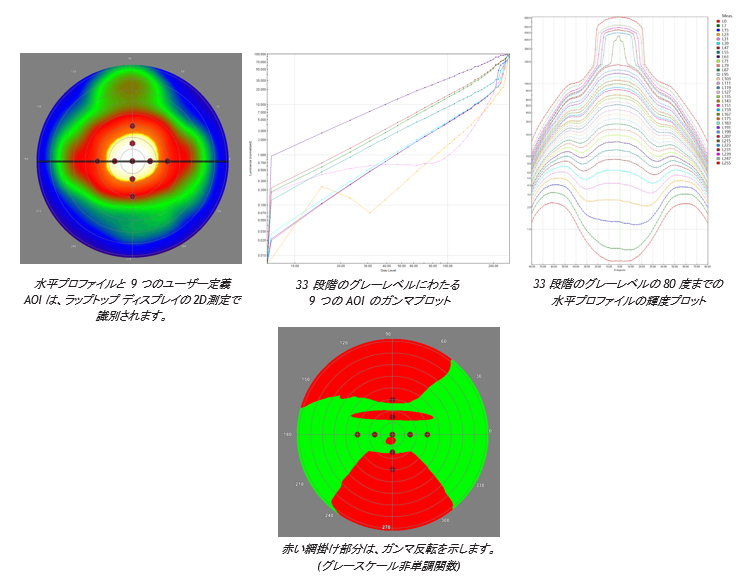

ガンマ

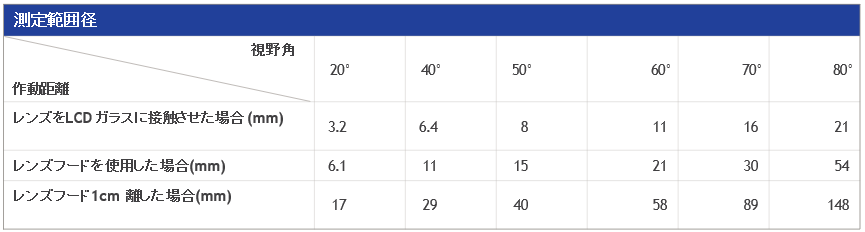

測定エリア

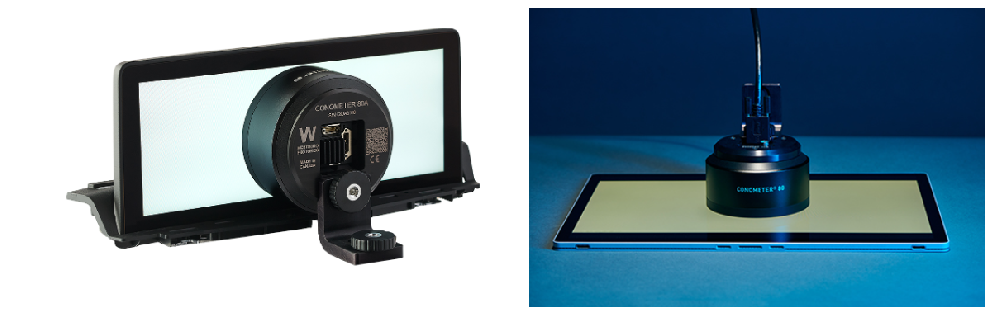

作動距離は、それぞれのディスプレイのピクセルピッチに合わせて変更できます。高解像度の時計や携帯電話は、21mm のスポット径で± 80°まで測定するためにレンズをディスプレイガラスに触れそうな位置まで近づけて測定することができます。ノートパソコンとタブレットディスプレイでは、一体型レンズフードスタンドオフを使用して、スポット径が 54 mm の± 80°まで測定できます。大型ピクセルモニターおよびテレビは、より大きな作動距離で、より大きなスポットサイズで測定することが可能です。

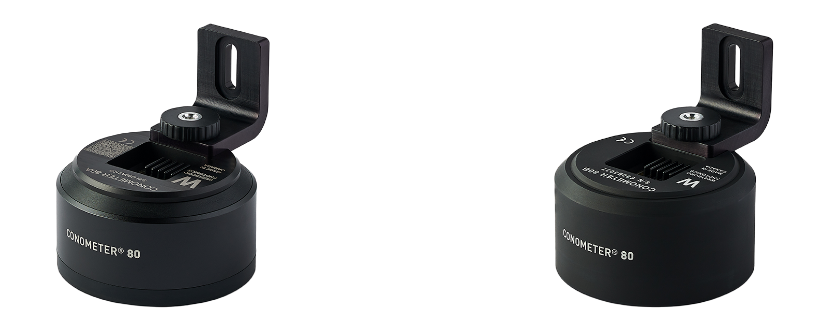

レンズフードあり/なしで使用可能
