製品詳細

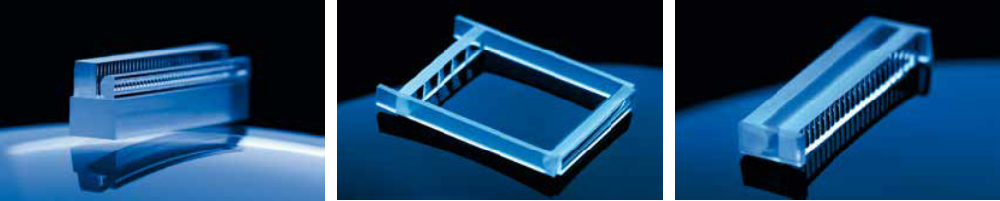

レーザーダイオードのビームのファスト軸とスロー軸の拡がりを同時に低減するとても便利なツールです。このモジュールは最低2個のマイクロオプティクスで構成され、精密に固定・配列されています。この最適な設計により、LDとマイクロオプティクスのアッセンブリを簡素化し、製造コストを下げます。さらにLDに容易にマウントできるように、Cモジュールに支持構造を追加することも可能です。このCモジュールを用いれば、最小サイズのシステム設計でご使用のLDから最高輝度を得る事が可能になります。

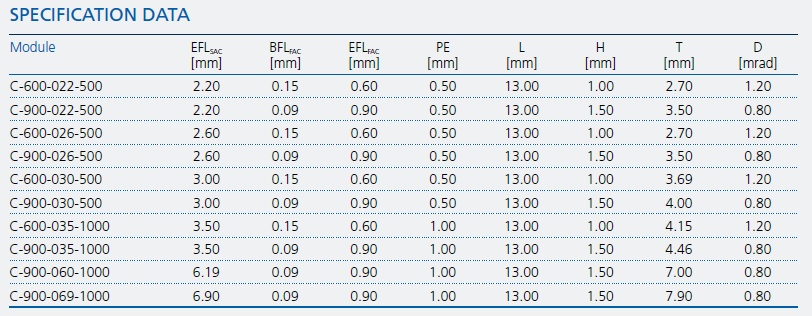

仕様
EFL : 有効焦点距離(Effective focal length) @ 808 nm
BFL : 後側焦点距離(Back focal length) @ 808 nm
PE : エミッタピッチ(Pitch of emitter)
標準ARコーティング: 780-1020 nm
透過率: > 98%
L : 長さ[+/-0.10 mm] 選択可能
H : 高さ[+/-0.05 mm]
T : 厚さ[+/-0.05 mm]
※上記仕様のモジュールはINGENERIC社のFACレンズおよびSACレンズを組み合わせたものです。異なる組み合わせ対応も可能ですので、ご相談ください。
他にも、以下のカスタマイズが可能です。
カスタマイズ項目例：
- LDのエミッタ特性に応じて焦点距離とピッチの調整
- モジュール長さの調整
- ARコーティング
- 取付用のボトム・サイドタブ
BFL : 後側焦点距離(Back focal length) @ 808 nm
PE : エミッタピッチ(Pitch of emitter)
標準ARコーティング: 780-1020 nm
透過率: > 98%
L : 長さ[+/-0.10 mm] 選択可能
H : 高さ[+/-0.05 mm]
T : 厚さ[+/-0.05 mm]
※上記仕様のモジュールはINGENERIC社のFACレンズおよびSACレンズを組み合わせたものです。異なる組み合わせ対応も可能ですので、ご相談ください。
他にも、以下のカスタマイズが可能です。
カスタマイズ項目例：
- LDのエミッタ特性に応じて焦点距離とピッチの調整
- モジュール長さの調整
- ARコーティング
- 取付用のボトム・サイドタブ
