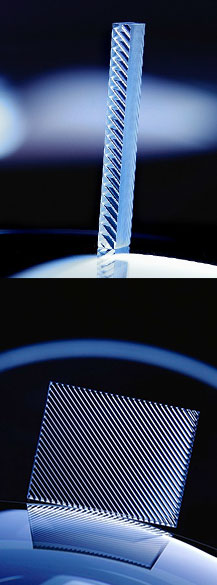

主な特徴
1. １つのオプティクスでFast軸とSlow軸を回転
2. 光学系の小型化が可能
3. 高いビーム品質
4. ビーム透過面の最適化による広いクリアアパーチャー
5. 高い製造技術による製造バラツキの抑制
6. 中心厚の厳密な管理によってビーム回転を制御
7. 入射面と出射面の位置ずれの抑制技術
8. コンポーネントタイプとモジュールタイプで提供
2. 光学系の小型化が可能
3. 高いビーム品質
4. ビーム透過面の最適化による広いクリアアパーチャー
5. 高い製造技術による製造バラツキの抑制
6. 中心厚の厳密な管理によってビーム回転を制御
7. 入射面と出射面の位置ずれの抑制技術
8. コンポーネントタイプとモジュールタイプで提供

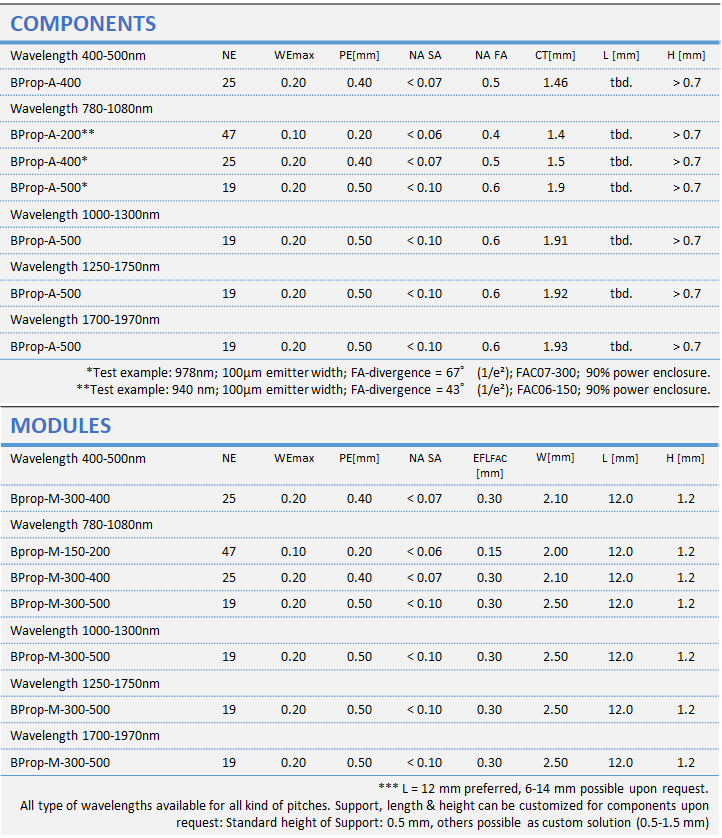

主な仕様
WEmax : Maximum width of emitters
PE : エミッタピッチ (Pitch of emitter)
NE : エミッタ数(Number of emitters)
NA FA : FA方向開口数(Numerical aperture of fast-axis)
NA SA : FA方向開口数(Numerical aperture of fast-axis)
PF : Ratio of FA divergence behind and in front of the beamPROP
CT : 中心厚 [+/- 0.02 mm]
L : 長さ
H : 高さ（Bottom Tab =0.5mm）
W : 奥行き
TX : Transmission > 98%
EFL : FACレンズの有効焦点距離
PE : エミッタピッチ (Pitch of emitter)
NE : エミッタ数(Number of emitters)
NA FA : FA方向開口数(Numerical aperture of fast-axis)
NA SA : FA方向開口数(Numerical aperture of fast-axis)
PF : Ratio of FA divergence behind and in front of the beamPROP
CT : 中心厚 [+/- 0.02 mm]
L : 長さ
H : 高さ（Bottom Tab =0.5mm）
W : 奥行き
TX : Transmission > 98%
EFL : FACレンズの有効焦点距離

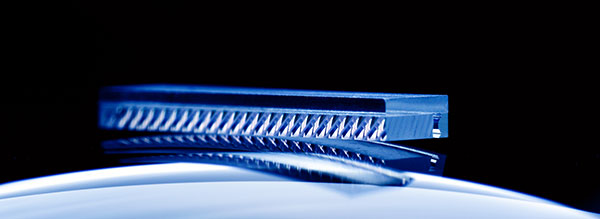

自動組み立てサービス
INGENERIC社は、モジュールタイプのbeamPROPを自動アセンブリ装置にて光学マウントしています。従来のマニュアルアセンブリとは異なり、高精度かつ高品質、高い再現性をもって提供します。自動アセンブリシステムで組み立てられたモジュールは以下の利点を持っています。
■ カメラシステムを使用した最高の精度と再現性
■ 手動操作プロセスによる損傷リスクなし
■ マイクロメーター単位での位置精度
■ クリーンルームでの組み立てと包装
■ 100％寸法測定
■ カメラシステムを使用した最高の精度と再現性
■ 手動操作プロセスによる損傷リスクなし
■ マイクロメーター単位での位置精度
■ クリーンルームでの組み立てと包装
■ 100％寸法測定
