非球面レンズや非球面シリンドリカルレンズを使用すると、収差の最小化、伝送効率の向上、光学素子の削減と光学系の軽量化など、大きな利点があります。 INGENERIC社は独自のレンズ成形技術により、大量生産に対する最高の費用対効果と生産精度を兼ね備えています。ご要件に応じたカスタマイズ設計が可能ですので、お気軽にお申し付けください。

マイクロレンズアレイは、信頼性と伝送効率が重要な基準となるアプリケーションに使用されます。ファイバーカップリングのためのレーザー光の均質化や、同一波長のレーザースタックの整形など、様々な分野に適用可能です。
INGENERIC社のマイクロレンズアレイは優れた形状精度を備えています。アレイレンズの寸法はマイクロスケールでの数ミリメートルからマクロスケールでの30ミリメートルの範囲に対応します。アレイ構造の寸法は典型的にはサブミリメートルの範囲です。独自の製造技術により、INGENERIC社はマイクロレンズアレイの形状精度をサブミクロンの範囲内に保つことができます。

レーザーダイオードアレイやバーと呼ばれるレーザーダイオード（LD）は、縦横のビーム品質が異なる為、細い光ファイバーに集光する事が困難です。そのビーム品質を縦横で対称化する事で、ビームを高効率でカップリングする事が可能です。

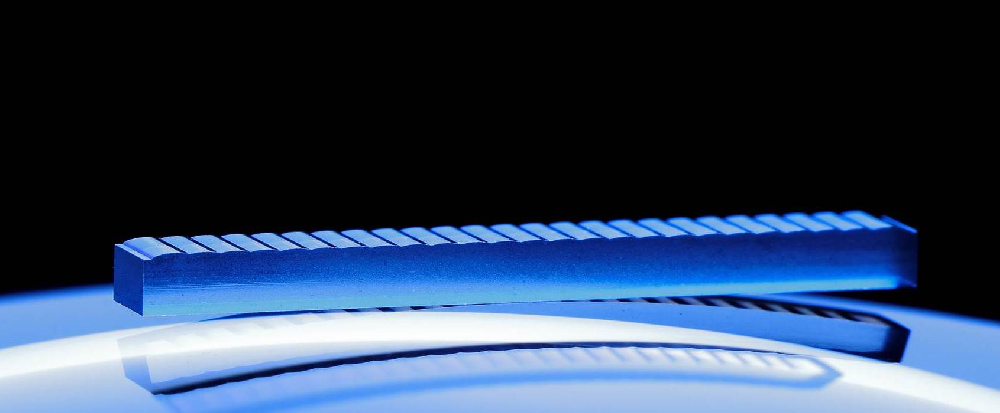

INGENERIC beamPROP（ビームプロップ）は高出力LDアレイのファスト軸とスロー軸を1つのオプティクスで90度回転させるレンズアレイです。LDバーのファイバー結合や、高密度波長ビームの結合といったアプリケーションにおいてLDの効率を落とすことなく使用することが可能になります。

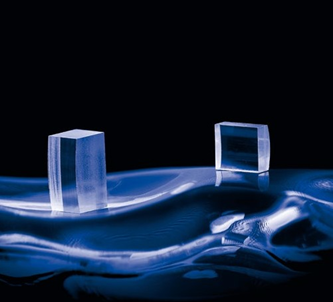

シングルモード半導体レーザーは楕円のビーム形状をもっています。高精度のレンズを組み合わせる事により、楕円を円形にする事が可能なモジュールをご提案します。本モジュールは、ビームをきれいな円形にする非球面レンズ２個から成り、高精度に配列後、固定されています。
光ファイバーへの導光を目的としたモジュールや、ラインビーム整形用のモジュールもご提案できます。

本モジュールは特注対応となります。量産案件にのみご提案が可能です。

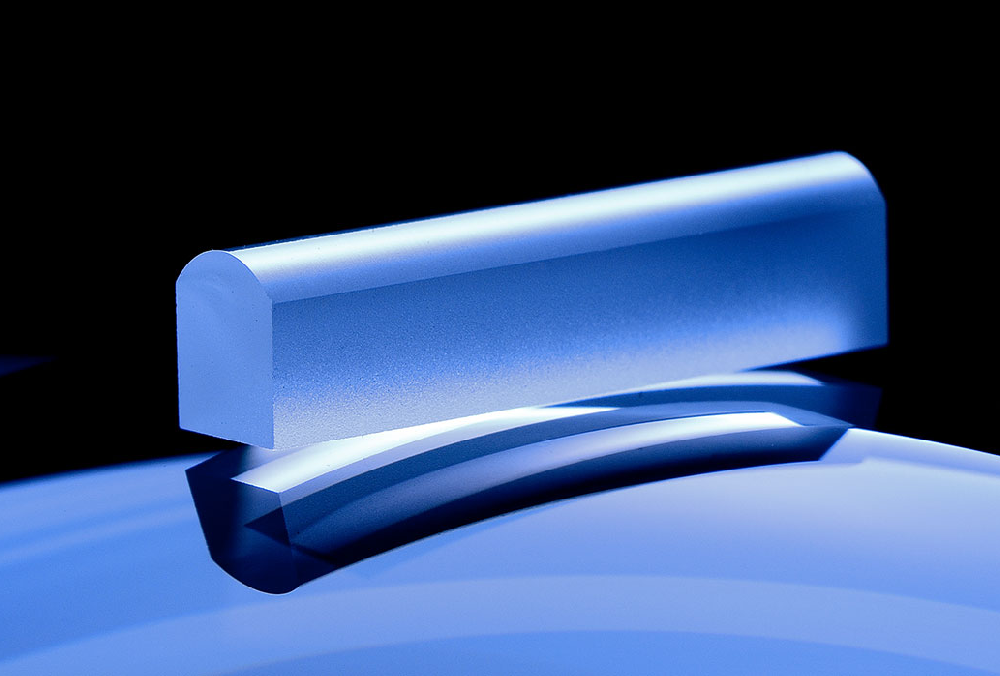

ハイパワーダイオードレーザーのビーム形状システムの中で、最も重要な光学部品はファストアクシスコリメーションレンズ（ＦＡＣレンズ）です。 このFACレンズは高品質ガラスから製造され、非球面形状をしています。ＦＡＣレンズの高い開口数は全てのダイオード出力を非常に良好なビーム品質でコリメートすることを可能にします。 高い透過率と優れたコリメーション特性は、ダイオードレーザーのビーム形状を効果的に行う最高品質であることを保証します。

インジェネリック社(ingeneric)製Slow軸コリメーションオプティクスは、半導体レーザーのスロー軸ビームを高い効率で集光する事ができます。シングルエミッターLD向けもマルチエミッターLD向けにも使用できます。SACレンズは高品質の光学ガラスから製造されています。提供するレンズの制御された僅かな公差は、各エミッターから発振するビームの高いコリメーション効率を実現し、レーザーダイオードバーやスタックにも利用されます。

SACレンズはレーザーダイオード（LD）のスロー軸のビームフォーミングのための極めて効率的な手段です。シリンドリカルレンズのモノリシックアレイもしくはシングルエミッターコリメーション用のシングルレンズとして使用できます。非球面設計のオプティクスは光の効率的なコリメーションを保証します。さらに、レンズの正確なセンタリングと低いウェッジエラーにより、ファスト軸の性能に影響を与えません。INGENERIC社のオプティクスは全て高品質の光学ガラスを使用しています。

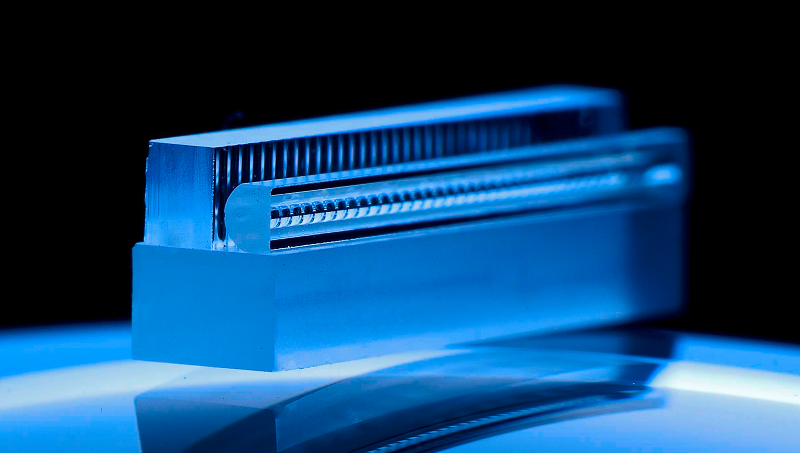

コリメーションモジュール（Cモジュール）はレーザーダイオード(LD)のファスト軸、スロー軸の発散を同時に整形する非常に効率的な光学部品です。このモジュールはFACレンズとSACレンズの2つのマイクロオプティクスを高精度に固定し、1つの光学部品として取り扱っています。LDに対する簡単・コンパクト・コスト効率の良い組み立てを手助けし、LDの最高の発光性能を保証します。
