高速・高精度レーザー距離計

Dimetix AG

Dimetix社のDシリーズ レーザー距離計は、絶え間ない開発と革新により業界最先端に位置する製品です。困難な条件下でも、長距離を高精度で確実かつ迅速に測定が可能です。明るい屋外環境でも暗い表面に対してでも測定が可能です。高速で移動するターゲットアプリ向けに、最大250Hzの速度で測距して更新回数1kHzにて出力可能な高速モデルもラインアップしております。

製品カタログPDF

アプリケーション

  • 距離監視

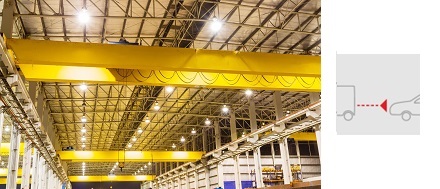

  • 衝突防止

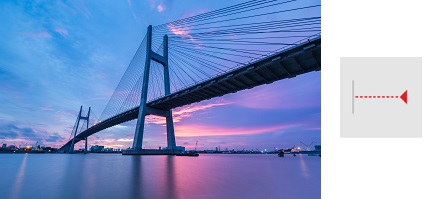

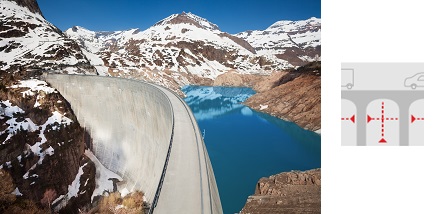

  • 監視

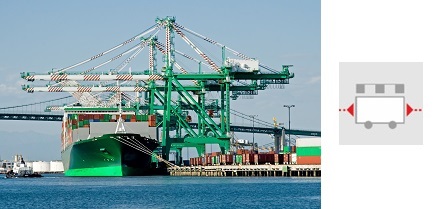

  • 位置決め

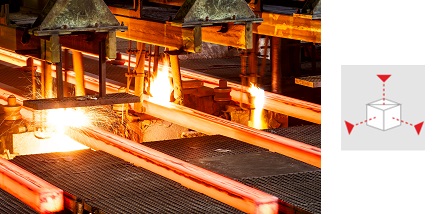

  • 寸法測定

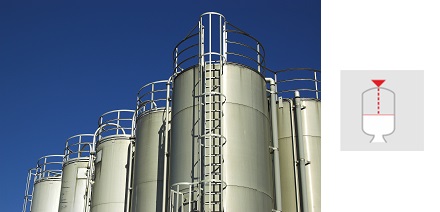

  • レベル測定

導入事例

鉄道（位置測定）

製品ラインアップ

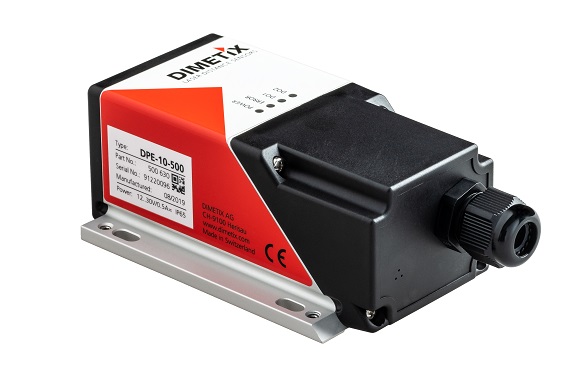

型番 DPE-10-500 DPE-30-500 DEN-10-500 DEH-30-500
平均精度@ ± 2σ (@ ± 1σ) ±1(±0.5)mm ±3(±1.5)mm ±1(±0.5)mm ±3(±1.5)mm
繰返精度@ ± 2σ (@ ± 1σ) ±0.3(±0.15)mm ±0.7(±0.35)mm ±0.3(±0.15)mm ±0.7(±0.35)mm
測定範囲(自然ターゲット） 0.05...~100m 0.05...~100m 0.05...~100m 0.05...~100m
測定範囲(反射シール使用時） ~0.5...500m ~0.5...500m ~0.5...500m ~0.5...500m
測定速度（Max.） 250Hz 250Hz 100Hz 100Hz
データ更新回数（Max.） 1kHz 1kHz 100Hz 100Hz
測定温度範囲 -40...+60℃ -40...+60℃ -10...+50℃ -10...+60℃
電源電圧 12...30 VDC 12...30 VDC 12...30 VDC 12...30 VDC
消費電流（24VDC時） 0.5A 0.5A 0.15A 0.15A
標準レーザースポット径（10m/50m） 7×3mm / 28×13mm 7×3mm / 28×13mm 7×3mm / 28×13mm 7×3mm / 28×13mm
外形寸法 140×78×48mm 140×78×48mm 140×78×48mm 140×78×48mm
重量 350g 350g 350g 350g
赤色可視レーザー クラス2,<1mW クラス2,<1mW クラス2,<1mW クラス2,<1mW
インターフェース 　 　 　 　
アナログ出力/プログラム可能 0/4...20mA 0/4...20mA 0/4...20mA 　
アナログ出力の最大誤差 ±0.1% ±0.1% ±0.1% 　
デジタル入力/プログラム可能 1 1 1 1
デジタル出力/プログラム可能/エラー表示 2/1 2/1 2/1 0/1
デジタル出力の切替使用可能 　 　 　 　
NPN/PNP/Push-Pull ✓ ✓ ✓ ✓
RS-232 ✓ ✓ ✓ ✓
RS-422/RS-485 ✓ ✓ ✓ ✓
SSI,プログラムにて制御可能 ✓ ✓ ✓ ✓
USB（設定のみ） ✓ ✓ ✓ ✓
オプションのインターフェース 　 　 　 　
PROFIBUS（オプション） ✓ ✓ ✓ ✓
PROFINET/EtherNet IP/EtherCAT ✓ ✓ ✓ ✓

型番 DAN-10-150 DAN-30-150 DAE-10-050 DBN-50-050
平均精度@ ± 2σ (@ ± 1σ) ±1(±0.5)mm ±3(±1.5)mm ±1(±0.5)mm ±5(±2.5)mm
繰返精度@ ± 2σ (@ ± 1σ) ±0.3(±0.15)mm ±0.7(±0.35)mm ±0.3(±0.15)mm ±1.8(±0.9)mm
測定範囲(自然ターゲット） 0.05...~100m 0.05...~100m 0.05...~50m 0.05...~50m
測定範囲(反射シール使用時） ~40...150m ~40...150m ― ―
測定速度（Max.） 100Hz 100Hz 100Hz 10Hz
データ更新回数（Max.） 100Hz 100Hz 100Hz 10Hz
測定温度範囲 -10...+50℃ -10...+50℃ -40...+60℃ -10...+50℃
電源電圧 12...30 VDC 12...30 VDC 12...30 VDC 12...30 VDC
消費電流（24VDC時） 0.15A 0.15A 0.5A 0.15A
標準レーザースポット径（10m/50m） 7×3mm / 28×13mm 7×3mm / 28×13mm 7×3mm / 28×13mm 7×3mm / 28×13mm
外形寸法 140×78×48mm 140×78×48mm 140×78×48mm 140×78×48mm
重量 350g 350g 350g 350g
赤色可視レーザー クラス2,<1mW クラス2,<1mW クラス2,<1mW クラス2,<1mW
インターフェース 　 　 　 　
アナログ出力/プログラム可能 0/4...20mA 0/4...20mA 0/4...20mA 0/4...20mA
アナログ出力の最大誤差 ±0.1% ±0.1% ±0.1% ±0.2%
デジタル入力/プログラム可能 1 1 1 1
デジタル出力/プログラム可能/エラー表示 2/1 2/1 2/1 2/1
デジタル出力の切替使用可能 　 　 　 　
NPN/PNP/Push-Pull ✓ ✓ ✓ ✓
RS-232 ✓ ✓ ✓ ✓
RS-422/RS-485 ✓ ✓ ✓ 　
SSI,プログラムにて制御可能 ✓ ✓ ✓ 　
USB（設定のみ） ✓ ✓ ✓ ✓
オプションのインターフェース 　 　 　 　
PROFIBUS（オプション） ✓ ✓ ✓ 　
PROFINET/EtherNet IP/EtherCAT ✓ ✓ ✓ 　

Dimetix AG

Dimetix社は、15年以上にわたり、スイスで高品質のレーザー距離計を国際市場向けに開発、製造を行っています。最高の品質基準にて、すべてのセンサーにスイス品質を保証しており、自社の持つ最先端技術と意欲的なチームが継続的な製品開発に向け日々取り組んでおります。また、永続的に高い供給力、短納期を維持することを務めています。
