スロー軸コリメーション・ファスト軸ビーム整形一体型素子 FM-SAC
PowerPhotonic Ltd.
PowerPhotonic社のフィールドマッパーSAC（FM-SAC）はスロー軸のコリメーションとファスト軸のビーム整形を単一の光学素子で同時に実現することができる自由形状のレンズです。FM-SACは既存のFACレンズやフォーカスレンズと組み合わせることによって、マルチエミッターレーザーダイオードアレイのコリメーションと強度分布の両方の調整をたった1つのオプティクスで実現します。
概要

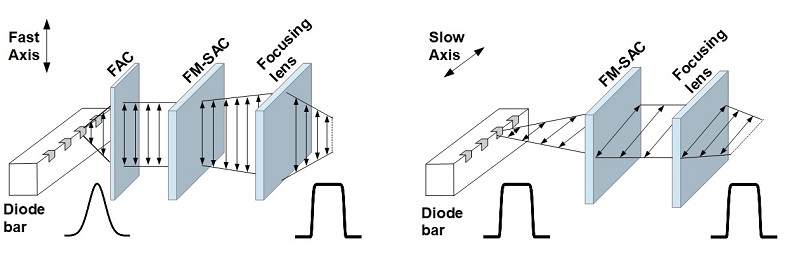

レーザーダイオードの発光部分において、ファスト軸はガウシアン強度分布を有しています。FM-SACはファーフィールドにおけるレーザーダイオードアレイの強度分布を両軸均一なフラットトップ形状に変換します。これによりハイパワーレーザーダイオードアレイのレーザーポンピングなど、高い結合効率が必要な用途で光学系の最適化を実現します。
主な特徴
■ UV-fused silica材質
- 長期の機械的安定性
■ モノリシックデザイン
- SACレンズとビーム整形素子を組み合わせた一体型素子
- 光学系のシステム調整を簡素化
■ 光学システムの最適化
- 効率化されたコリメーション性能
- 透過率 >99%
- 低散乱・低クロストーク
■ 豊富なラインアップ
- フレキシブルなサイズとピッチの組み合わせ
- 既存のFACレンズとの互換性
- カスタマイズ対応
アプリケーション例
■ 固体レーザー励起（レーザーポンピング）
■ ファイバー導光型ダイレクトダイオードレーザー
■ 直接照射型ダイレクトダイオードレーザー
（ハイパワーレーザーダイオードバー、ハイパワーレーザーダイオードスタック向け）

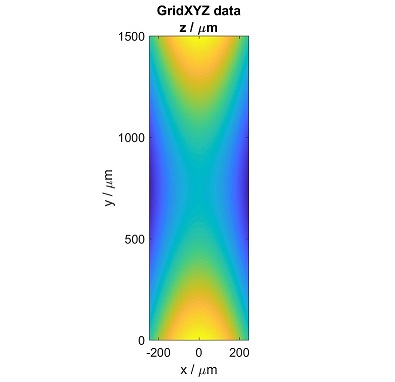

FM-SAC 表面2Dプロファイル例
X軸 - スロー軸コリメーション
Y軸 - ファスト軸ビーム整形（フィールドマッパー）
FM-SAC 表面3Dメッシュプロファイル例
X軸 - スロー軸コリメーション
Y軸 - ファスト軸ビーム整形（フィールドマッパー）

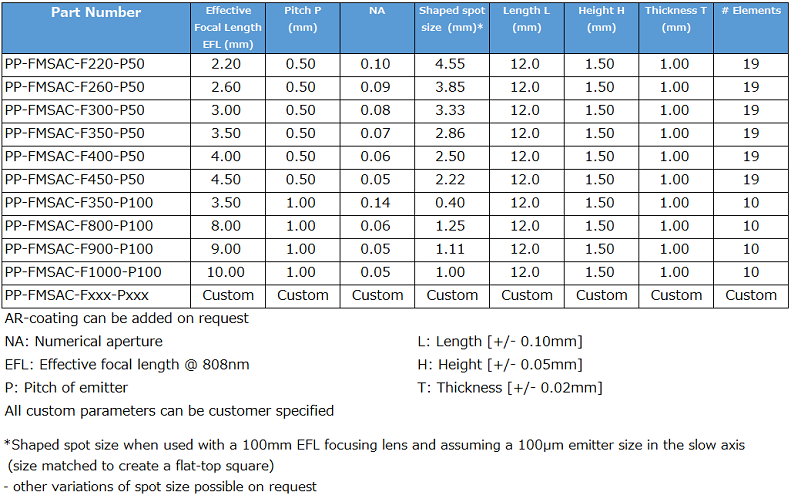

製品ラインアップ
PowerPhotonic Ltd.
PowerPhotonic社は、独自のレーザーアブレーション加工によるマイクロレンズアレイ製造技術と高い設計技術を持っています。カスタマイズのレンズ製造に特殊なツールを必要としないこの製法は、自由度の高いレンズ形状を実現し、光学系の高効率化、お客様の開発段階のサポート、量産時の品質安定供給サービスに寄与いたします。
