概要

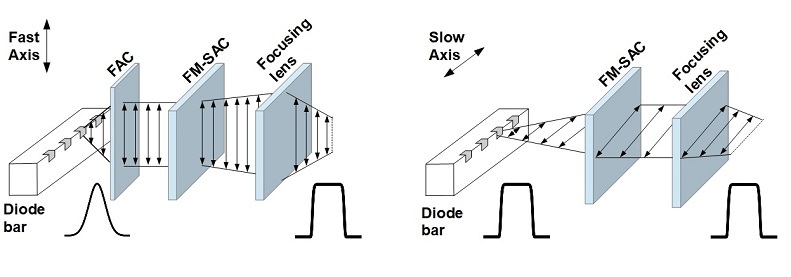

レーザーダイオードの発光部分において、ファスト軸はガウシアン強度分布を有しています。FM-SACはファーフィールドにおけるレーザーダイオードアレイの強度分布を両軸均一なフラットトップ形状に変換します。これによりハイパワーレーザーダイオードアレイのレーザーポンピングなど、高い結合効率が必要な用途で光学系の最適化を実現します。
主な特徴
■ UV-fused silica材質
- 長期の機械的安定性
■ モノリシックデザイン
- SACレンズとビーム整形素子を組み合わせた一体型素子
- 光学系のシステム調整を簡素化
■ 光学システムの最適化
- 効率化されたコリメーション性能
- 透過率 >99%
- 低散乱・低クロストーク
■ 豊富なラインアップ
- フレキシブルなサイズとピッチの組み合わせ
- 既存のFACレンズとの互換性
- カスタマイズ対応
- 長期の機械的安定性
■ モノリシックデザイン
- SACレンズとビーム整形素子を組み合わせた一体型素子
- 光学系のシステム調整を簡素化
■ 光学システムの最適化
- 効率化されたコリメーション性能
- 透過率 >99%
- 低散乱・低クロストーク
■ 豊富なラインアップ
- フレキシブルなサイズとピッチの組み合わせ
- 既存のFACレンズとの互換性
- カスタマイズ対応
アプリケーション例
■ 固体レーザー励起（レーザーポンピング）
■ ファイバー導光型ダイレクトダイオードレーザー
■ 直接照射型ダイレクトダイオードレーザー
（ハイパワーレーザーダイオードバー、ハイパワーレーザーダイオードスタック向け）
■ ファイバー導光型ダイレクトダイオードレーザー
■ 直接照射型ダイレクトダイオードレーザー
（ハイパワーレーザーダイオードバー、ハイパワーレーザーダイオードスタック向け）

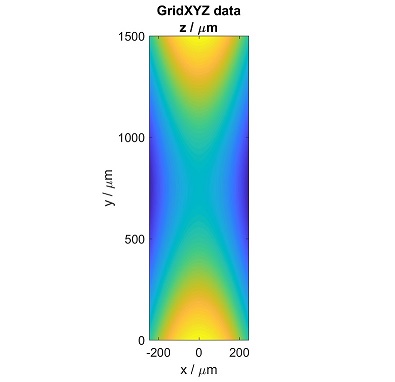

FM-SAC 表面2Dプロファイル例
X軸 - スロー軸コリメーション
Y軸 - ファスト軸ビーム整形（フィールドマッパー）
Y軸 - ファスト軸ビーム整形（フィールドマッパー）

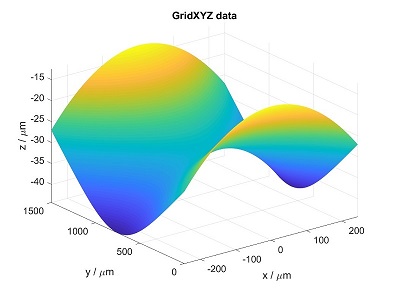

FM-SAC 表面3Dメッシュプロファイル例
X軸 - スロー軸コリメーション
Y軸 - ファスト軸ビーム整形（フィールドマッパー）
Y軸 - ファスト軸ビーム整形（フィールドマッパー）

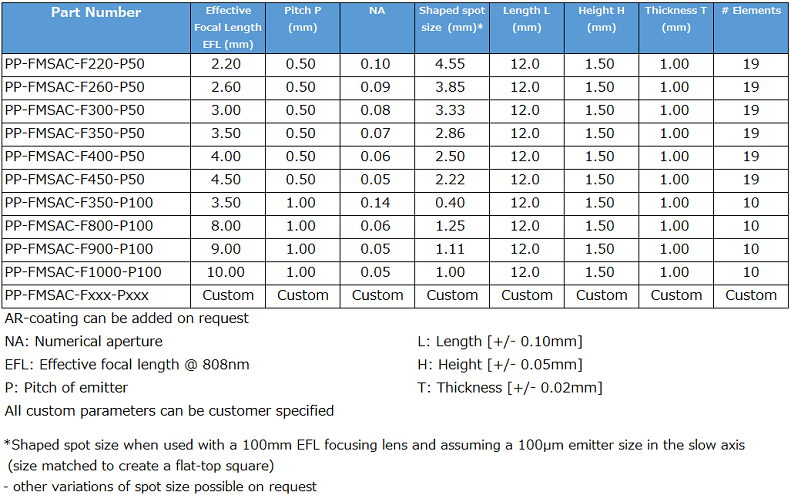

製品ラインアップ
