ファイバー素線形状加工ワークステーション Trig™

KRELLTECH

Trig™ は Trig LT™ の上位機種です。ファイバ素線を 0 ～ 50 度に傾けて加工することはTrig LT™ でも可能ですが、Trig™ はインライン上で端面の状態を確認することができます。ファイバ素線をワークホルダーから外さずに確認できるので、生産性の向上が得られます。

主な特徴

■ 自由な角度制御によるベアファイバ研磨
■ リアルタイムでのビデオモニタリング
■ インライン上での端面確認が可能
■ PMファイバ対応可能
■ 高速の形状加工プロセス
■ 各種ファイバに対応可能なファイバアダプタ
■ 生産ライン用途、R&D用途にも対応可能

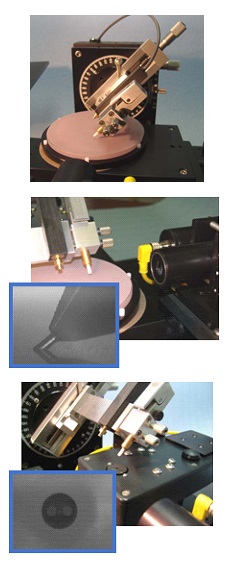

＜高い自由度＞
角度付き研磨回転部は、Trig™で簡単に調整できます。アダプター部がファイバを守り、そして研磨面へ進めます。アダプターは、様々なタイプや径のファイバ用の物で、すぐに交換できます。

＜制御性＞
アダプターとエンドエフェクターにより、研磨中にファイバを支えます。Trig™のリアルタイム検査スコープにより、位置合わせとファイバの研磨面への突き出しがモニターされます。

＜高い精度＞
Trig™のインラインスコープモジュールは、直線スライド上にあり、ファイバの下のビデオスコープに乗ります。これにより、ファイバをTrig™に乗せたまま、研磨後の端面を見る事ができます。また、検査スコープは、PMファイバの位置合わせにも使用できます。

仕様

検査パフォーマンス
■ リアルタイム検査
・倍率80倍
■ インライン上での端面確認
・倍率400倍
・同軸照明
■ ビデオ信号
・ EIA/NTSC の互換性
・スイッチ変更可能
■ ビデオインターフェース
・ BNCコネクタ

研磨パフォーマンス
■ 角度制御範囲
・ 0 (フラット）～50°
■ 角度再現性
・ +/- 0.5° (Typ.)
■ 研磨動作
・ランダム
■ 研磨スピード
・調整可能
■ 研磨フィルムサイズ
・直径4インチ
