光ファイバー素線角度付き研磨機 Radian TrigLT™

KRELLTECH

光ファイバー素線が研磨可能で、0°～45°の角度調整ができます。研磨角度をユーザー側で任意に設定することができるため、開発・実験などで条件出しを行う場合などにお勧め致します。

主な特徴

■ 自由な角度制御によるベアファイバ研磨
■ リアルタイムでのビデオモニタリング(Trig LT™)
■ 各種ファイバーに対応可能なファイバアダプタ
■ 生産ライン用途、R&D用途にも対応可能
■ インライン検査による加工時間の短縮

仕様

検査パフォーマンス(Trig LT™)
■ リアルタイム検査
・倍率80倍
■ ビデオ信号
・ EIA/NTSC の互換性
■ ビデオインターフェース
・ BNCコネクタ

研磨パフォーマンス
■ 角度制御範囲
・ Radian™ : 0 (フラット）～45°
・ Trig LT™ : 0 (フラット）～50°
■ 角度再現性
・ +/- 0.5° (Typ.)
■ 研磨動作
・ランダム
■ 研磨スピード
・調整可能
■ 研磨フィルムサイズ
・直径4インチ

アップグレードオプション

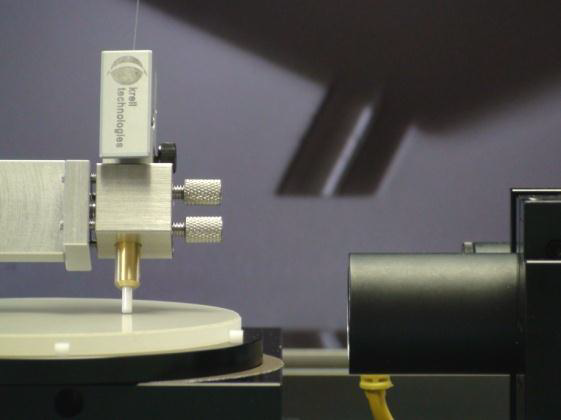

SIDE-VIEW™ビデオスコープ
■ Radian™研磨機のオプション
■ リアルタイムでのビデオモニタリング
■ ファイバー加工の生産性向上
■ ファイバー損傷リスクの低減
■ 研磨中の加工角度が確認可能
■ 測定ソフトウエアのオプション有り

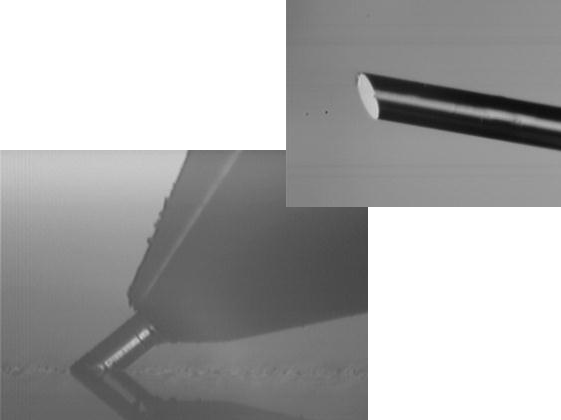

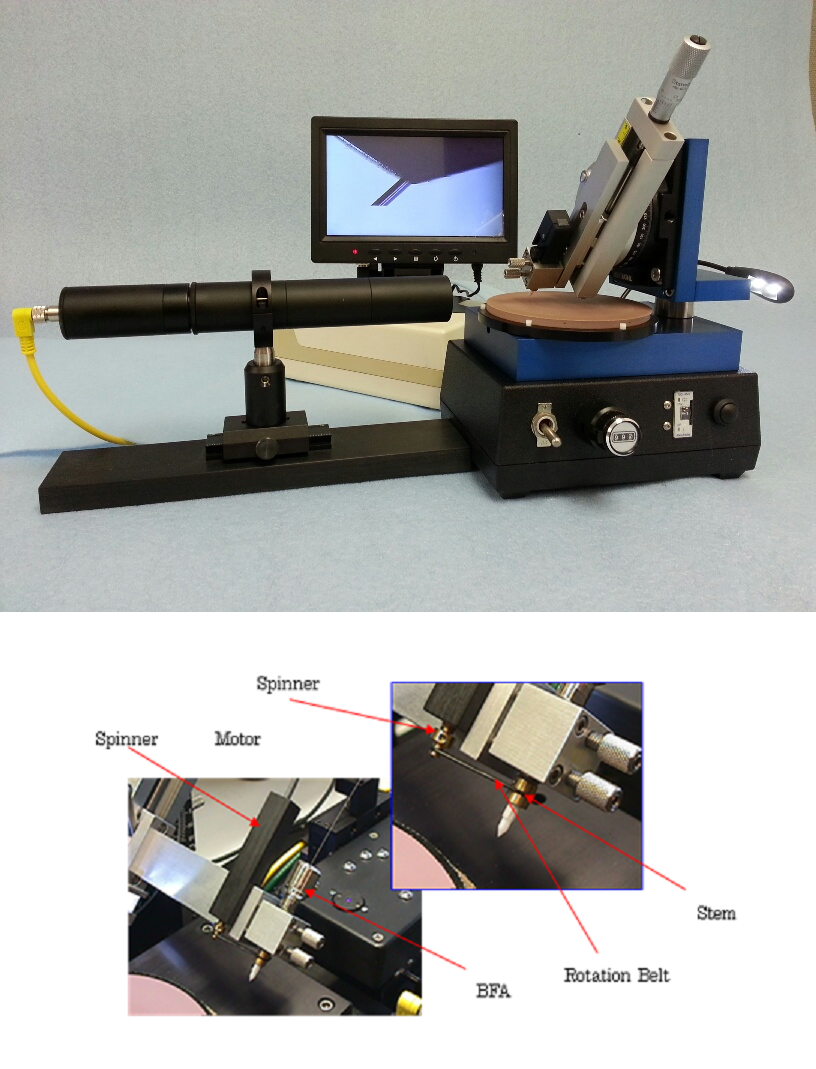

ファイバー素線コーン加工
■ 標準Trig™, Radian™取付可能
■ スピンコントロールモジュール
■ 対応ベアファイバアダプタ(BFA)

この製品のお問い合わせ

KRELLTECH

KRELLTECH社は、コネクタ付きシングルモードファイバーのポータブル研磨機を業界で初めて発表したメーカーです。KRELLTECH社の研磨機は通信や医療、センシングなど幅広い分野の光学的端末処理のプロセスで使用されています。研磨対象は光ファイバー素線、コネクタ付き光ファイバー、導波路にまで及びます。研磨の種類も、フラット研磨、角度付き研磨、円錐研磨など様々な形状に対応しています。
