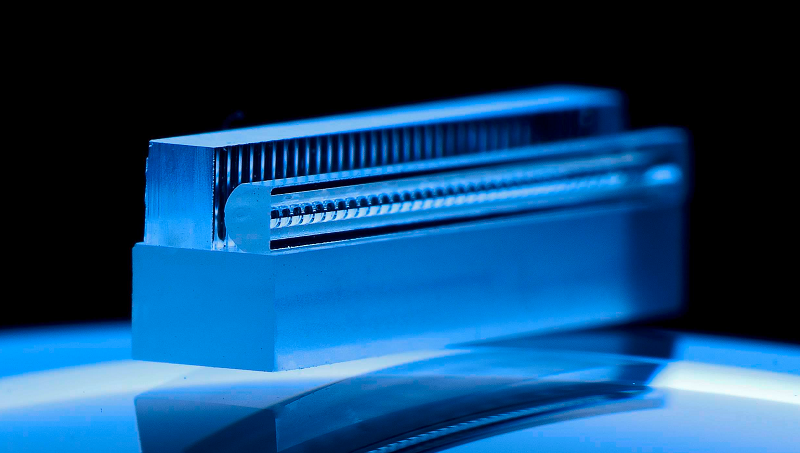

スロー軸　コリメーションレンズ（SACレンズ）

スロー軸　コリメーションレンズ（SACレンズ）

INGENERIC GmbH

インジェネリック社(ingeneric)製Slow軸コリメーションオプティクスは、半導体レーザーのスロー軸ビームを高い効率で集光する事ができます。シングルエミッターLD向けもマルチエミッターLD向けにも使用できます。SACレンズは高品質の光学ガラスから製造されています。提供するレンズの制御された僅かな公差は、各エミッターから発振するビームの高いコリメーション効率を実現し、レーザーダイオードバーやスタックにも利用されます。

優位性

■ 透過率＞99%
■ クリアアパーチャーの最大化
■ 高精度かつ抜群の繰り返し均一性
■ 低NREコストによるカスタム対応可能
■ 大量生産時の経済的な製造工程
■ 高信頼性と安定した品質

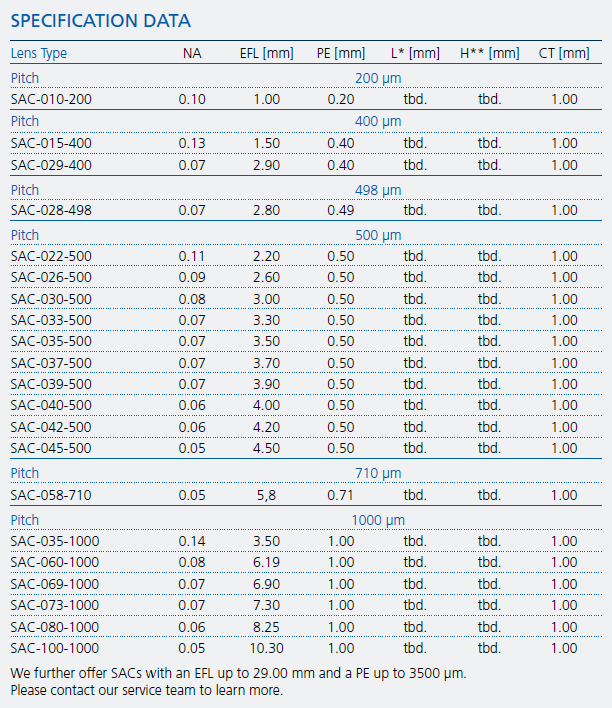

仕様

NA:  開口数 (Numerical Aperture)
EFL : 有効焦点距離 (Effective focal length) @ 808 nm
PE : エミッタピッチ (Pitch of emitter)
L: 長さ [+/-0.10 mm]  選択可能(1.0mm~)
H: 高さ [+/- 0.02 mm] 選択可能(0.5mm~)
CT: 中心厚  [+/- 0.02 mm]

BFL : 後側焦点距離 (Back focal length)  FACレンズに依存
標準ARコーティング: 780-1020 nm
透過率: > 99%

サービスとオプション

インジェネリック社は、特注のSACレンズをデザイン・開発・製造する事が可能です。
お客様の用途やご希望に合わせて最適化いたします。

■ NA, 焦点距離、バックフォーカス長、ピッチの特注対応
■ 長さ、高さの特注対応
■ ＡＲコーティングの特注対応
■ 台座や継手、ショルダー等マウント用パーツの特注対応
■ 複数のシングルエミッターLD向け単SACレンズ
スロー軸　コリメーションレンズ（SACレンズ）

INGENERIC社会社紹介動画

INGENERIC GmbH

INGENERIC社は、高出力レーザーダイオード向けのビーム整形において最も重要となるオプティクスを製造しています。INGENERIC社のレンズは高品質ガラスから製造され、非球面形状をしています。世界中の顧客への納品実績により培われた製造ノウハウはレンズに高い透過率と優れたコリメーション特性をもたらし、レーザーダイオードのビームを最高品質にすることを保証します。

http://www.ingeneric.com/
